电梯安装与调整实训室设备

来源：    作者：    发布时间：2021-4-16 21:01:13

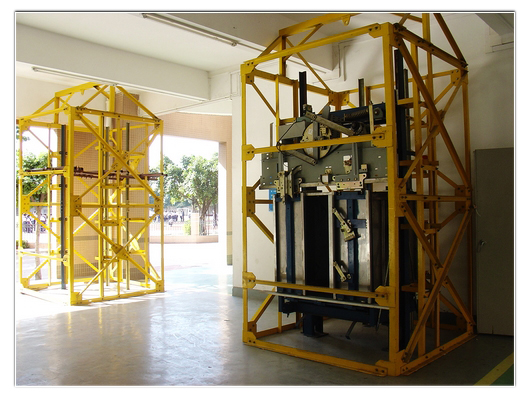

TRY-08型电梯安装与调整实训室设备



       该电梯安装与调整实训室设备是上海荣育公司根据电梯安装与维修教程要求进行设计。设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整级轿箱的安装与调整、绳头的安装与调整等课程实训，适用于职业院校、技工院校等进行电梯的安装实训。
  为了使学生更深入、详细地了解电梯的结构、原理，以及更方便教学，将电梯各个部分从电梯中分离出来，作为独立的一部分。本电梯安装与调整实训室设备不仅可作为电梯维修工、电梯司机的培训、考核、鉴定用，还可作为机械装调等相关工种的实训用。

二、电梯安装与调整实训室设备 设备特点：
实训支架：采用全钢精加工而成，整体环氧聚塑喷涂，底脚装有带刹车的万向轮，便于移动和固定。
电梯配件：采用工业级器件，部分机构按实际规格比例缩小设计，方便教学实训。

三、TRY-08型电梯安装与调整实训室设备 实训考核项目：
1、电梯导轨的安装实训
2、电梯导轨垂直度测量实训
3、电梯绳头制作实训
4. 电梯曳引机的安装实训
5、电梯曳引机的调试实训
6、电梯安全钳的安装实训
7、电梯安全钳的调试实训
8、电梯厅门的安装实训
9、电梯厅门的调试实训
10、电梯轿箱门的安装实训
11、电梯轿箱门的调试实训

1.电梯导轨安装与拆装调试实训设备

TRY-08型电梯安装与调整实训室设备 产品概述：

该设备是根据电梯安装与维修教程要求进行设计。设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整级轿箱的安装与调整、绳头的安装与调整等课程实训，适用于职业院校、技工院校等进行电梯的安装实训。

组成结构：

1、拆装式钢支架，外表经磷化喷塑处理。

2、渐进式安全钳，

3、电梯导靴；

4、T89导轨尺寸：89mm×62mm×16mm，长度2000mm×2条；

5、导轨压板

产品工艺：

1、实训支架：采用全钢精加工而成，整体环氧聚塑喷涂，底脚装有带刹车的万向轮，便于移动和固定。

2、电梯配件：采用工业级器件，部分机构按实际规格比例缩小设计，方便教学实训。

实训项目

导轨的安装。

导轨的校正。

电梯导轨国家相关标准的应知。

导靴、导轨架等典型零、部件的装配。

2.电梯绳头锥套安装与拆装调试实训设备

TRY-08型电梯安装与调整实训室设备 产品概述：

该设备是根据电梯安装与维修教程要求进行设计。设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整级轿箱的安装与调整、绳头的安装与调整等课程实训，适用于职业院校、技工院校等进行电梯的安装实训。

组成结构：

1、拆装式钢支架，外表经磷化喷塑处理。

2、绳头组合：

钢丝绳绳头组合8mm自锁式绳头组合

钢丝绳绳头组合10mm自锁式绳头组合

钢丝绳绳头组合13mm自锁式绳头组合

钢丝绳绳头组合16mm自锁式绳头组合

3、电梯专用钢丝绳：

电梯专用钢丝绳8mm

电梯专用钢丝绳10mm

电梯专用钢丝绳13mm

4、电梯钢丝绳涨紧轮/涨绳轮装置/直径240/直径320/轴承6201/6002

产品工艺：

1、实训支架：采用全钢精加工而成，整体环氧聚塑喷涂，底脚装有带刹车的万向轮，便于移动和固定。

2、电梯配件：采用工业级器件，部分机构按实际规格比例缩小设计，方便教学实训。

TRY-08型电梯安装与调整实训室设备 实训项目：

1、“插接法”的绳头组合方法实训；

2、“金属套接法”的绳头组合方法实训；

3、“锥形套筒法”的绳头组合方法实训；

4、“自锁紧楔形绳套法”的绳头组合方法实训；

5、钢丝绳国家相关标准的应知。

3.电梯曳引机安装与拆装调试实训设备

产品概述

该设备是根据电梯安装与维修教程要求进行设计。设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整级轿箱的安装与调整、绳头的安装与调整等课程实训，适用于职业院校、技工院校等进行电梯的安装实训。

组成结构:

1、拆装式钢支架，外表经磷化喷塑处理。

2、电梯曳引机；

3、手拉葫芦0.5吨，2.2m米；

4、曳引机安装支架；

产品工艺：

1、实训支架：采用全钢精加工而成，整体环氧聚塑喷涂，底脚装有带刹车的万向轮，便于移动和固定。

2、电梯配件：采用工业级器件，部分机构按实际规格比例缩小设计，方便教学实训。

实训项目：

曳引机的安装、调试实训；

减速箱的安装、调试实训；

曳引轮的安装、调试实训；

电磁制动器的安装、调试实训；

机座的安装实训；

VVVF电梯控制技术实训。

4.电梯安全钳安装与拆装调试实训设备

产品概述：

该设备是根据电梯安装与维修教程要求进行设计。设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整级轿箱的安装与调整、绳头的安装与调整等课程实训，适用于职业院校、技工院校等进行电梯的安装实训。

组成结构：

1、拆装式钢支架，外表经磷化喷塑处理；

2、渐进式安全钳；

3、电梯导靴；

4、T89导轨尺寸：89mm×62mm×16mm；长度2000mm×2条；

5、导轨压板；

6、轿厢架（折弯型）；

7、电梯方形油盒通用方油杯集油盒导轨润滑；

产品工艺：

1、实训支架：采用全钢精加工而成，整体环氧聚塑喷涂，底脚装有带刹车的万向轮，便于移动和固定。

2、电梯配件：采用工业级器件，部分机构按实际规格比例缩小设计，方便教学实训。

实训项目：

安全钳的安装、调试实训；

限速机构的安装、调试实训；

缓冲器装置的安装、调整；

保护装置的安装、调整；

电梯电气安全保护系统的安装、设计、调试。

5.电梯轿箱门安装与拆装调试实训设备

产品概述：

该设备是根据电梯安装与维修教程要求进行设计。设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整级轿箱的安装与调整、绳头的安装与调整等课程实训，适用于职业院校、技工院校等进行电梯的安装实训。

组成结构：

1、拆装式钢支架，外表经磷化喷塑处理；

2、中分变频电梯门机总成：

中分进口变频异步门机，标配进口变频器，开门宽度800mm   门机板长度1500 mm  挂板孔距：275 mm AAD0311DK门机变频器、适用电机输出0.4kw、额定输出电流2.8A、额定输出容量1.1kVA；

3、中分电梯门刀；

4、电梯铝地坎/轿门门60铝地坎，电梯专用轿门铝合金地坎，宽度60mm；

5、微科光幕/917B71/128束，长度：1000mm；

4、不锈钢电梯轿门：1100×325mm，2扇

产品工艺：

1、实训支架：采用全钢精加工而成，整体环氧聚塑喷涂，底脚装有带刹车的万向轮，便于移动和固定。

2、电梯配件：采用工业级器件，部分机构按实际规格比例缩小设计，方便教学实训。

实训项目：

按轿厢门装配图装配；

轿箱门的安装、调试实训；

自动开门机的安装、调试实训；

门套的安装、调试实训；

轿门不能正常开、关的故障排除。

6.电梯厅门安装与拆装调试实训设备

产品概述：

该设备是根据电梯安装与维修教程要求进行设计。设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整级轿箱的安装与调整、绳头的安装与调整等课程实训，适用于职业院校、技工院校等进行电梯的安装实训。

组成结构：

1、拆装式钢支架，外表经磷化喷塑处理；

2、渐进式安全钳；

3、电梯导靴；

4、T89导轨尺寸：89mm×62mm×16mm；长度2000mm×2条；

5、导轨压板；

6、轿厢架（折弯型）；

7、电梯方形油盒通用方油杯集油盒导轨润滑；

产品工艺：

1、实训支架：采用全钢精加工而成，整体环氧聚塑喷涂，底脚装有带刹车的万向轮，便于移动和固定。

2、电梯配件：采用工业级器件，部分机构按实际规格比例缩小设计，方便教学实训。

实训项目：

安全钳的安装、调试实训；

限速机构的安装、调试实训；

缓冲器装置的安装、调整；

保护装置的安装、调整；

电梯电气安全保护系统的安装、设计、调试。

7.电梯轿厢安装与调整实训设备

产品概述

该设备是根据电梯安装与维修教程要求进行设计。设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整级轿箱的安装与调整、绳头的安装与调整等课程实训，适用于职业院校、技工院校等进行电梯的安装实训。

组成结构

1、外表经磷化喷塑处理。

2、渐进式安全钳；

3、电梯导靴；

4、T89导轨尺寸：89mm×62mm×16mm；

长度2000mm×2条；

5、导轨压板；

6、中分变频电梯门机总成；

中分三菱式变频异步门机，标配松下变频器，开门宽度600mm   门机板长度1160 mm  挂板孔距：275 mm 进口门AAD0311DK机变频器、适用电机输出0.4kw、额定输出电流2.8A、额定输出容量1.1kVA;

7、中分电梯门刀;

8、电梯铝地坎/轿门门60铝地坎,电梯专用轿门铝合金地坎，宽度60mm;

9、微科光幕/917B71/128束,长度：1000mm;

10、不锈钢电梯轿门：1100×325mm,2扇;

产品工艺

1、实训支架：采用全钢精加工而成，整体环氧聚塑喷涂，底脚装有带刹车的万向轮，便于移动和固定。

2、电梯配件：采用工业级器件，部分机构按实际规格比例缩小设计，方便教学实训。

实训项目

厅门的安装、调试实训；

联动机构的安装、调试实训；

门套的安装、调试实训；

厅门不能正常开、关的故障排除。

8.电梯导轨垂直度测量仪（配套）

产品概述

电梯导轨垂直度检测仪是光、机、电集于一身的高精度激光仪器。它是由激光器、光学准直系统、自动补偿系统、供电电源和电路系统以及包括专用卡具、调整手轮、圆水泡、外壳等机械部分所组成。它与数显光靶或其它光靶组成一个完整的电梯导轨测量系统。

电梯导轨垂直度检测仪是半导体激光器，波长为658nm，输出光功率<1mw，属于2类激光器，这类激光器可由眼睛对光的回避反应（包括眨眼）提供保护，完全符合中国国家标准《激光产品的辐射安全设备分类、要求和用户使用指南》GB7247—1995的要求。也完全符合EN61010-1:2001  EN60825-1:1994+A1A2的欧洲标准，并通过了TUV安全使用的CE认证。产品是属于安全的激光仪器，用户无需担心激光辐射的危害。

电梯导轨垂直度检测仪采用直流3V电源，只需2节普通的5号电池即可连续工作35小时以上，既方便又安全。

 电梯导轨垂直度检测仪主机的主体与连接座之间可以作360°转动，主体上标有0°、90°、180°、270°的刻度，连接座上有一个白色的标记点作为指针，指向对应的刻度值。用户可以非常方便地对仪器的精度进行自检，在实际应用测量过程中产生的测量误差可通过转动180°来消除。

电梯导轨垂直度检测仪可供选择的配置及精度等级，设置了不同的精度等级和配置，用户可根据需要进行选择，本公司还可根据用户的特殊要求进行设计、制造。

电梯导轨垂直度检测仪具有与电梯导轨牢固、方便的装卡接口，配有安全绳以防仪器坠落，并设置了主机与三角架的安装接口，以解决在其它场合的测量工作。

仪器的主机重量1500g，便于携带。

    作为进行导轨垂直度和直线度的测量系统，显然除了主机外，其接收装置的性能将对整个系统的测量精度产生影响。数显光靶经过科学地设计，集光机电与一身。它是由卡尺、数显游标、棱镜、分划板、托盘、激光指向器、专门的供电电源和电路系统以及专用卡具等机械部件组成，形成接收、发射激光两个系统的多功能数显光靶。

9.电梯限速器测试仪（配套）
产品概述
电梯限速器测试仪是根据电梯安全检测的要求而研制开发的最新型便携式现场测试仪器，适用于电梯限速器的现场测试以及电梯和限速器生产厂家在生产线上测试使用。
产品功能
1、可测量动作速度为0.5m/s-10m/s的各种限速器；
2、可测量含有电触点开关的限速器在其开关动作时的限速器轮盘线速度；
3、能自动捕捉限速器的动作速度，并立即停止电机的转动；
4、可自动打印出限速器的动作速度（包括电触点开关动作时轮盘线速度），并可重复打印；
5、可选配不同转矩（功率）的电机，以满足各种限速器的检测要求；
6、可设置日期和时间，有掉电记忆功能。
7、可存储49140组测试数据和相关信息，并可实时查询内存状态。
8、主机数据和信息可通过计算机USB口导出到计算机中，并可通过专用计算机软件进行数据管理。
9、液晶显示，菜单化管理。
主要技术指标
调速范围 0.5m/s～5m/s
测试时加速度 ≤0.02m/s2
速度测量误差 ≤1%
电机最高转速 3000r/min
保存测试次数 49140次
液晶显示 128*64
电源 AC220×(1±10%) V，50×(1±2%)Hz
体积 358×243×132mm
重量 7.5Kg
