通用电工实验室设备,TRY-A1模拟电路实验箱,模拟电路实验平台

来源:    作者:    发布时间:2019/12/24 12:19:50

TRY-18A通用电工实验室设备

一、通用电工实验室设备技术才能:通用电工实验室设备

(一)电源及参数

1、输入工作电源:三相四线

2、输出电源及信号

A单元:三相四线

B单元:交流3、6、9、12、15、18、21V

C单元:双路稳流稳压电源(具有过载及短路保护功能),二路输出电压都为0~30V,由多圈电位器连续调节,输出最大电流为2A。

电压稳定度:<10-2负载稳定度:<10-2纹波电压:<5mv

D单元:直流稳压5V,电流0.5A

E单元:交直流电压0~240V连续可调,电流2A

F单元:220V电压输出,供外接仪器使用。

3、单次脉冲源:两组相互独的单次脉冲源,各自每次均可输出一对正负脉冲

(二)函数信号发生器(正弦波、三角波、矩形波)

①频率范围:5HZ-550KHZ分五个频段

②频率指示:由HZ表直接读出

③电压输出范围:正弦波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三级衰减:0db、20db、40db具有连续细调

矩形波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V,幅度连续可调

三角波:5HZ-550KHZ>1V

(三)音频功率放大器:

输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。

(四)绝缘电阻:>5MΩ

(五)漏电保护:漏电动作电流30MV

二、通用电工实验室设备实验台结构:

1、实验台外壳尺寸:123×35×20cm

2、三相保险座

3、三相电源输入指标

4、总开关:实验台电源总开关,带

5、试验按钮:试验漏电开关漏电功能

6、电源输入指示1只

7、电源输出指示3只(红、绿、黄三色)

8、交流电压表:指示输出线电压

9、电压转换开关:与电压表配合使用,监示

10、接线座5只:A单元三相四线及地线输出

11、电流表W相电流输出指示

12、O/I开关:三相四线电源输出控制

13、接线座2只:B单元交流低压电源输出

14、电表(2A):B单元交流电流指示

15、旋钮:B单元3-24V交流低压选择输出

16、开关:C单元双路直流稳压电源开关

17、旋钮:C单元双路Ⅰ路稳流调节

18、旋钮:C单元双路Ⅱ路稳流调节

19、接线座2只:C单元Ⅰ路直流稳压输出

20、保险座:C单元双路稳压电源保险

21、电表4只:双路稳压电源电压、电流指示

22、接线座:D单元直流5V稳压输出

23、电表:D单元电流0.5V输出指示

24、开关1:控制各低压交流电、信号源

25、开关2:控制E单元交直流调压电源

26、电表:E单元交流电压输出指示

27、接线座4只:E单元交流、直流输出口

28、旋钮:E单元0~240V电压调节

29、插座:G单元220V输出插座

30、旋钮:音频功率放大器音量调节

31、接线座2只:音频信号输入

32、按钮:单次脉使能开关漏电、过载保护

33、接线座3只:单次脉冲输出口

34、电表:函数发生器正弦波输出电压指示

35、旋钮:正弦波输出三级衰减幅度粗调

36、旋钮:正弦波输出口

37、接线座:正弦波输出口

38、旋钮:矩形波输出幅度调节输出线电压的大小与对称情况

39、接线座:三角波输出口

40、旋钮:函数信号发生器频率细调

41、接线座:矩形波输出口

42、旋钮:函数信号发生器五级频率粗调(提高安全系数)

43、电表:函数发生器输出频率指示

44、万用表:500型

45、实验桌面尺寸:160×70cm

46、通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验

47、储存板:放置元件盒

48、左储存柜:放置储存板(带门锁)

49、抽屉:放置常用工具

50、右储存柜:放置储存板(带门锁)

51、示波器:型号不限(用户自备)

52、工具

三、通用电工实验室设备结构与配备

(一)实验桌:一台二座,桌外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板,以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下部是元件储存柜,放置元器件。

(二)实验台:学生实验桌及示教控制台各配备一台。

(三)示教控制台:1台示教控制台,分别控制12台学生台的电源,通用电路板演示屏立在实验台上,尺寸150×70cm,用于讲解、演示。

(四)实验器材配备:13台180W电动机,26只时间继电器,26只热继电器,65只交流接触器,117只交直流电表,13只万用表,13套剥线钳、螺丝刀等工具,13套实验所需电阻、电位器、电感线圈、变压器、二极管、三极管、集成电路、集成座、传感器件等元件盒(元件已装在元件盒内)。

四、通用电工实验室设备实验台实验内容

1、电工测量仪表的使用

2、交流电路参数的测量

3、常用元件的识别与检测

4、正弦交流电路中RLC元件的特性

5、线性元件与非线性元件的伏安特性

6、RL及RC串联电路实验

7、电源的外特性

8、RLC串联谐振电路

9、电位值、电压值的测定

10、日光灯电路的连接及功率因数改善

11、电流表和电压表的扩程

12、三相负载的星、三角接法

13、基尔霍夫定律的验证

14、三相电路及功率的测量

15、验征楞次定律

16、R-C选频网络的研究

17、迭加原理与互易定理的验证

18、二端口网络研究

19、戴维南定理与诺顿定理的验征

20、单相变压器实验

21、电压源与电流源的等效变换

22、互感电路实验

23、受控源特性的研究

24、三相异步电动机的使用与起动

25、一阶电路实验

26、三相电动机继电接触控制的基本电路

27、二阶电路的过渡过程

28、三相电动机Y一△起动控制实验

29、研究LC元件在直流和交流电路中的特性

30、三相电动机的顺序控制实验

31、负载获得最大功率的条件

32、三相电动机能耗制动控制实验

利用上述32项实验的元器件也可完成下面电路实验

33、最简单的电路

34、电容器的充放电

35、电路中各点电位与参考点的选择

36、电容器在交直流中的作用

37、电阻的串联

38、条形磁铁在线圈中的运动

39、电阻的并联

40、电容的混联

41、电阻的混联

42、纯电阻、电感、电容电路

43、电阻分压器电路

44、磁耦合线圈的顺串

45、全电路欧姆定律

46、磁耦合线圈的反串

47、电桥的应用与平衡条件

48、欧姆表的工作原理

49、节点电压法

50、双联开关二地控制

51、回路电压法

52、用示波器观察磁滞回线

53、支路电流法

54、磁路欧姆定律

55、RCL并联电路

56、两线圈的互感及同名端

57、串联电路

58、互感耦合

59、变压器结构及工作原理

60、提高功率因数的方法

61、基尔霍夫第一定律

62、单相电路功率的测量

63、基尔霍夫第二定律

64、收录机电源电路

65、日光灯电路原理

66、滤波电路

67、扩大电压表量程

68、电阻与温度的关系:用伏安法测出灯丝

69、扩大电流表量程在不同电压下的阻值。

70、RC电路的过度过程

71、三相异步电机闸刀控制正转实验

72、RL过渡过程

73、具有过载保护的控制线路

74、电容的串联电路

75、按钮控制的正反转控制线路

76、电容的并联电路

77、接触器控制星一三角降压起动控制线路

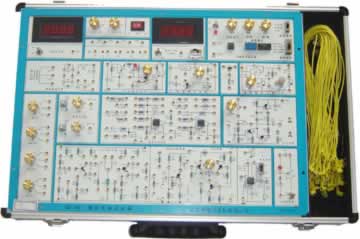

TRY-A1模拟电路实验箱,模拟电路实验平台

一、模拟电路实验箱,模拟电路实验平台介绍:

TRY-A1模拟电路实验箱,模拟电路实验平台将所有实验模块分类集中分布于线路板上,由锁紧式插孔将引线引出,每个实验的电路的原理图都丝印在实验板表面,学生可按照各实验项目原理图自已搭建电路,利于培养学生的思维能力及动手能力,也增强了该实验箱的适用性。TRY-A1模拟电路实验箱,模拟电路实验平台以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础,包括了《模拟电子技术基础》课程全部实验内容,是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的型实验设备。

TRY-A1有数字式频率计和直流电压表.TRY-A1模拟电路实验箱,模拟电路实验平台

二、模拟电路实验箱,模拟电路实验平台组成

①电源:输入:AC220V±10%,50HZ

输出:※DC:±5V~±12V可调,I≥0.2A

※DC:+5V~+27V可调,DCI≥0.2A

※DC:±12V,DCI≥0.2A

以上各路输出均有过流保护,自动恢复功能

※ACV:7.5V×2;ACI≥0.15A

②直流电压源:

双路-0.5V~+0.5V;-5V~+5V两档连续可调。

③低频信号源:2HZ-20KHZ0-10V(新增)

分别可输出方波、三角波、正弦波三种波形

④数字式频率计和直流电压表

⑤分立元件电路

整流、滤波和稳压电路;

单级放大电路;

两级阻容耦容放大电路;

负反馈放大电路;

射极跟随器;

差动放大电路;

互补对称功放电路;

电位器组;

电阻、电容和二三极管、扬效应管、可控硅等组成。

⑥集成模拟电路

两个独立的运算放大器(741);集成功放(LM386)

三、模拟电路实验箱,模拟电路实验平台主要特点

该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号,装有相应元器件,增加了学生的感性认识,需要测量及观察的部分装有锁紧式接插件,使用直观、可靠,维修方便、简捷,实验电路采用单元电路方式设计,每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。该箱由一体形铅合金型材制成,色泽造型高雅气派,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观。

四、模拟电路实验箱,模拟电路实验平台实验项目

1.单级放大电路

2.两级放大电路

3.负反馈放大电路

4.射极跟随器

5.差动放大电路

6.比例求和运算电路

7.积分与微分电路

8.波形发生电路

9.有源滤波器

10.电压比较器

11.IC电路RC正弦波振荡器

12.集成功率放大器

13.整流滤波与并联稳压电路

14.串联稳压电路

15.集成稳压器

16.RC正弦波振荡器

17.LC振荡器及选频放大器

18.电流/电压转换电路

19.电压/频率转换电路

20.互补对称功率放大器

21.波形变换电路

22.扬效应管实验(新增)

23.可控硅实验电路(新增)

附加:面包板扩展区
