TRYW-01D维修电工仪表照明实训考核装置

功能简介:

TRYW-01D维修电工仪表照明实训考核装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训台,而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校完成初级、中级、高级维修电工技能考核的理想实训设备。

维修电工仪表照明实训考核装置

一、维修电工仪表照明实训考核装置装置特点:

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性;

2.操作台只需三相四线的交流电源,即可投入使用;

3.装置设有电压型和电流性漏电保护器,能确保操作者的人身安全;

4.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行,有利于保护元器件;

5.通过走线槽进行走线,进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线,安全快捷。

6.装置的设计为双组型,控制屏左右两边电源独立且互不干扰,可供两个学生同进完成实训操作。

二、维修电工仪表照明实训考核装置技术性能:

1.输入电压:三相四线(或三相五线)~380V±10%50Hz

2.工作环境:温度-10~+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:<1.5KVA

4.重量:100Kg

5.外形尺寸:1605×805×1630mm3

6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s。

三、维修电工仪表照明实训考核装置的基本配置及功能

实训台设有两组电源,通过启、停按钮控制电源的输出,并设有急停按钮。电源输出设有短路保护。

1.交流电源:实训台提供线电压380V和相电压220V两种电源,还设有多个单、三相电源插座;

2.整流二极管:提供整流二极管1N5408四个,用于能耗制动电路。

3.各种规格的电阻

提供75Ω/75W功率电阻三个,用于降压启动电路。

提供10Ω/25W功率电阻一个,用于能耗制动电路。

4.智能型多功能交流电路测量电表:八位LED显示,可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T,精度1.0级。

5.实训桌:实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方,桌子左右各设有两个抽屉。

四、维修电工实训设备组件配置

序号

挂箱编号

实训模块名称

数量

备注

1

DW-10

仪表照明实训考核组件(一)

1件

提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只

2

DW-11

仪表照明实训考核组件(二)

1件

提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只

3

DW-12

仪表照明实训考核组件(三)

1件

提供交流电流表3只、电流互感器3只

4

DW-13

仪表照明实训考核组件(四)

1件

提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只

5

DW-14

仪表照明实训考核组件(五)

1件

提供三相三线有功电度表1只

6

DW-15

仪表照明实训考核组件(六)

1件

提供三相四线有功电度表1只

7

DW-16

仪表照明实训考核组件(七)

1件

提供三相四线无功电度表1只

五、维修电工仪表照明实训考核装置实训项目

1.插座和一个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

2.两个双联开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

3.三个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

4.日光灯线路的接线

5.声控开关控制白炽灯电路的接线

6.触摸延时开关控制白炽灯电路的接线维修电工仪表照明实训考核装置

7.人体感应开关控制白炽灯电路的接线

8.单相电度表直接接线电路

9.单相电度表经电流互感器的接线电路

10.电压表、电流表接线电路

11.万能转换开关的电压表测量三相电压接线

12.一只电流互感器用于单相回路的控制电路接线

13.三只电流互感器接成星形接线电路

14.三只电流互感器接成三角形接线电路

15.三相功率因数表的测量电路

16.三相三线有功电度表的接线电路

17.三相三线有功电度表经电流互感器的接线电路

18.三相四线有功电度表的接线电路

19.三相四线无功电度表经电流互感器的接线电路

20.三相四线无功电度表的接线电路

21.三相四线无功电度表经电流互感器的接线电路

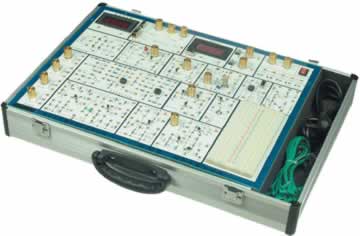

TRY-A2,A6模拟电路实验箱,模拟电路实验系统

模拟电路实验箱,模拟电路实验系统简介:

TRY-A2模拟电路实验箱,模拟电路实验系统是根据的《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。模拟电路实验箱,模拟电路实验系统函盖了《模拟电子技术基础》课程全部实验内容,既为初学者提供了验证性实验电路,又为课程设计提供了扩展实验平台。

一、模拟电路实验箱,模拟电路实验系统特点模拟电路实验箱,模拟电路实验系统

1、扩展性强。实验电路采用单元电路方式设计,单元电路即基本实验电路,再外接其他元件为该电路参数,或与其他的单元电路组合,完成不同的实验要求。

2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力及动手能力,也增强了该实验箱的适用性、扩展性。

3、大部分元器件安装在实验板正面,增加了学生的感性认识;

4、实验连线插孔采用锁紧式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷;

5、扩展实验区由二块进口面包板组成,可接插电阻、电容、二极管、三极管,集成电路等,可进行课程设计实验。

6、电源输出均有过流保护,自动恢复功能。

7、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

二、模拟电路实验箱,模拟电路实验系统组成

1、电源:输入:AC220V±10%,50HZ

输出:※DC:+5V,DCI≥1A

※DC:±12V,DCI≥0.2A

※DC:-5V~-12V可调,I≥0.2A

※DC:+5V~+27V可调,DCI≥0.2A

以上各路输出均有过流保护,自动恢复功能

※ACV:7.5V×2;ACI≥0.15A

2、直流信号源:

双路–0.5V~+0.5V;–5V~+5V两档连续可调.

3、函数发生器:输出频率:2Hz~90KHz,分四档

可输出方波:0~20V

三角波:0~15V

正弦波:0~10V

4、数字频率计(0~300KHz)

5、数字直流电压表(0~30V)

6、分立元件电路

(1)整流、滤波和串联稳压电路;

(2)单级放大电路;

(3)两级阻容耦合放大电路;

(4)负反馈放大电路;

(5)射极跟随器;

(6)差动放大电路;

(7)场效应管电路;

(8)可控硅电路;

(9)电阻、电容和二、三极管等组成;

(10)电位器组、12V灯泡、扬声器。

(11)互补对称功放电路;

7、集成模拟电路

(12)两个独立的运算放大器(741);

(13)集成功放(LM386);

(14)集成稳压电路

8、进口面包板二块。

9、实验箱尺寸:510mm*330mm*100mm(长*宽*高)

三、模拟电路实验箱,模拟电路实验系统实验项目

1、常用电子仪器使用练习、用万用表测试二极管、三极管

2、单级放大电路

3、两级放大电路

4、负反馈放大电路

5、射极跟随器

6、差动放大电路

7、比例求和运算电路

8、积分与微分电路

9、波形发生电路

10、有源滤波器

11、电压比较器

12、集成电路RC正弦波振荡器

13、集成功率放大器

14、整流滤波与并联稳压电路

15、串联稳压电路

16、集成稳压器

17、RC正弦波振荡器

18、LC振荡器及选频放大器

19、电流/电压转换电路

20、电压/频率转换电路

21、互补对称功率放大器

22、波形变换电路

23、场效应管实验

24、可控硅实验电路

25、函数信号发生器的组装与调试

26、温度监测及控制电路

27、用运算放大器组成万用电表的设计与调试

TRY-A6的功能和配置与TRY-A2基本一样,但TRY-A6的在以下方面作了改进:

1、增加了一组固定直流输出–5V/0.5A。

2、改进了信号源,使信号源的最高输频率达到2MHz以上。

输出频率:10Hz~1MHz,分四档

可输出方波:0~20V

三角波:0~15V

正弦波:0~10V

3、去除了原来的集成运放电路单元和面包板。提供8芯、14芯IC圆孔插座各1个,增加分立元件接插区,提供50个阻容元件的接插件,和3个三极管的接插件。这样做主要是为了上学生自行设计实验电路,自行搭建电路,培养学生的实践能力。
