过程测量仪表技能实训装置

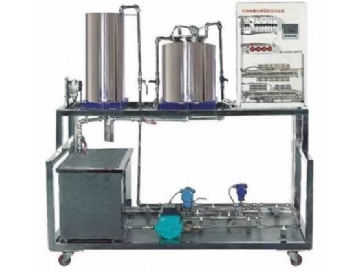

TRYGC-13过程测量仪表技能实训装置

一、过程测量仪表技能实训装置简介

TRYGC-13过程测量仪表技能实训装置设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。

二、过程测量仪表技能实训装置特点

1.对象系统为不锈钢框架，所有器件均为不锈钢材料设计

2.传感器的二次测量仪表安装在网孔板上，方便学生在现场进行各项操作

3.控制部分采用不锈钢网孔板，将现场信号通过接线端子排直接接到测量仪表，增强了学生的动手能力，同时对于现场仪表的接线更加直观明了

4.对象系统设计美观，开放性好，为学生实训提供了一个较好的实训对象

三、过程测量仪表技能实训装置技术性能

1.输入电压：单相三线～220V±10%  50HZ

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.整体尺寸：160cm×75cm×154cm

4.装置容量：≤3kVA

四、过程测量仪表技能实训装置组成

被控对象（不锈钢框架）：

1.动力系统：1套

2.水箱：2套

3.储水箱：1套

4.液位：1路压力变送器进行水箱液位检测

5.流量：1路涡轮流量计进行管道流量检测

6.压力：1路差压变送器进行阀门前后端压力差检测

7.温度：共2路，1路PT100和1路K分度热电偶对各自的介质温度检测

8.管路：若干

9.阀门：若干

控制系统（网孔板）：

1.网孔板：1套

2.漏电保护器：5个

3.开关电源：1个

4.单相调压模块：1个

5.K分度热电偶冷端补偿器：1个

6.接线端子排：若干

7.智能仪表：1个

配件：常用工具及装置配套件

五、过程测量仪表技能实训装置实训项目

1.实训装置的结构组成和系统认识

2.传感器工作原理的认识

3.传感器安装测量技能实训
