信号与系统实验仪

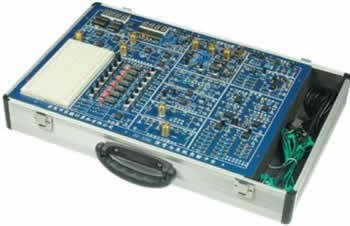

TRY-XH1信号与系统实验仪

一、信号与系统实验仪系统特点：

TRY-XH1型信号与系统实验仪是本公司专门为《信号与系统》课程而设计的，属普及型的一种,性价比高,实用性强,适用于各类高等院校教学实验使用,该实验仪器有如下特点：

1、紧扣教学大纲、内容简洁、重点突出：对“信号与系统”课程的大部分章节均提供有实验项目，使实验内容具有教学性和通用性，同时也使学生通过实验环节更透彻得掌握原理性的知识。

2、电路模块化设计：实验单元均以模块来划分，实验名称与模块名相对应。模块内的电路图在相应的位置画出，使实验者一目了然。

3、结构紧凑，性能稳定、可靠；

4、提供了二块面包板，可自行设计实验电路，扩展性强。

二、信号与系统实验仪系统组成

该实验箱由功能模块和实验模块共同组成。

功能模块：

1、电源输入模块：提供+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A的电源输出。

2、函数发生器模块：提供五种波形信号：正弦波、三角波、方波、矩形波、扫频信号。

信号的频率范围：8Hz—100KHz，分四个频段。

信号的频率、幅度、占空比和扫速匀可调。

3、频率计：四位数显，测量范围1Hz-300KHz，量程自动切换。

4、毫伏表：三位半数显，测量范围0～20V，频率范围0～100KHz。

5、自由实验区：提供二块面包板，可自行设计实验电路。

实验模块

1、基本运算单元与连续系统的模拟模块：提供运放、电阻、电容等元件。

2、信号的分解与合成模块：

3、一阶电路暂态响应模块

4、二阶电路传输特性模块

5、二阶网络状态轨迹模块

6、阶跃响应与冲激响应模块

7、抽样定理模块

8、模拟滤波器模块

9、二阶网络函数的模拟模块

10、系统时域响应的模拟解模块

三、信号与系统实验仪说明：

TRY-XH1型信号与系统实验仪是本公司专门为《信号与系统》课程而设计的，属普及型的一种,性价比高,实用性强,适用于各类高等院校教学实验使用,该实验仪器有如下特点：紧扣教学大纲、内容简洁、重点突出：对“信号与系统”课程的大部分章节均提供有实验项目，使实验内容具有教学性和通用性，同时也使学生通过实验环节更透彻得掌握原理性的知识。

四、信号与系统实验仪实验项目

1、基本运算单元实验

2、阶跃响应与冲激响应实验

3、连续时间系统的模拟实验

4、有源、无源滤波器实验

5、抽样定理与信号恢复实验

6、二阶网络状态轨迹的显示实验

7、一阶电路的暂态响应实验

8、二阶电路的暂态响应实验

9、二阶电路传输特性实验

10、二阶网络函数的模拟实验

10、矩形脉冲信号的分解实验

11、矩形脉冲信号的合成实验
