高频电路综合实验箱

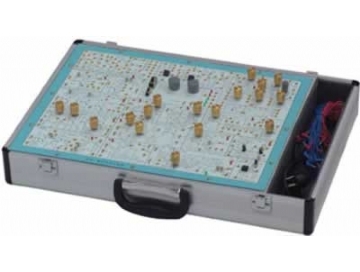

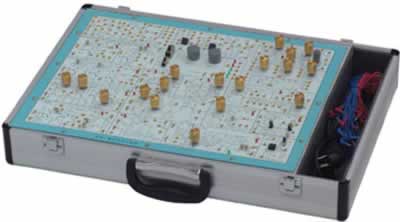

TRY-TS01高频电路综合实验箱

产品简介：

TRY-TS01高频电路综合实验箱将所有高频电路和模拟电路实验模块、电源、信号源、电压源、电位器组等合并在一块线路板上,结构紧凑合理,使用方便,可完成高频电路和模拟电路课程中规定的各种实验。

该实验箱工艺精良美观,正面浅色烤漆,印有原理图及符号,反面为印制导线,并焊有相应元器件,连接部分采用镀金孔,设有测试点,直观可靠,维修方便。

一、高频电路综合实验箱技术性能

△电源:

输入：AC220V±l0%

输出：DC±5V,-8V,±12V,最大输出电流均为200mA

△信号源：（函数发生器)

输出波形：

方波、三角波、正弦波

频率范围：

分四档2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ,2KHZ～20KHZ

幅值：正弦波Vp－p：0～14V(l4V为峰、一峰值,且正负对称)

方波Vp－p：0～24V(24V为峰一峰值,且正负对称)

三角波Vp－p：0～24V(24V为峰一峰值,且正负对称)

二、高频电路综合实验箱实验项目

可完成高频电路实验：

可完成模拟电路实验：
