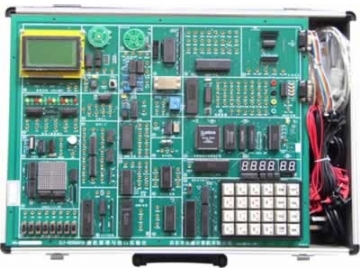

TRY-8086KB微机原理与接口实验仪

一、微机原理与接口实验仪系统简介

TRY-8086KB微机原理与接口实验仪是《微机控制技术》、《十六位微机原理与接口》等课程教学的最佳配套实验设备。在TRY-8086KA基础上精心改版，以小系统、多功能、易扩展为设计思想，主板以《TRY-8086系列微机实验指导书》实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。

二、微机原理与接口实验仪系统组成：

·硬件：

（1）微机系统扩展：CPU（8088），系统控制芯片（1032），64K监控程序存储器，64K用户程序和数据存储器（61256x2），64K实验程序存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），8位开关逻辑电平输入/输出电路，单脉冲发生器，8MH时钟分频，16*16LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，打印口，用户串行接口。

（3）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；

（4）控制对象：喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等；

（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司扩展模块。

·软件：

系统配置Win2000/xp等操作平台的微机仿真调试软件，支持汇编、C语言编译、调试。

·电源：

系统内置高性能直流稳压电源。

·机箱：

系统配置轻便铝合金箱子作为实验仪机箱。

三、微机原理与接口实验仪系统主要特点

（1）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，实验系统自带键盘、显示电路和监控管理程序，在无PC机的情况下，同样可以通过内存读写、单步、断点、全速等方法调试实验程序。

（2）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（3）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过实验系统调试用户板。

四、微机原理与接口实验仪实验项目

软件实验：

硬件实验：

扩展卡实验（选配）☆

（1）POD2扩展卡主持以下实验：

☆LM331V/F、F/V实验

☆138译码

（2）POD4扩展卡主持以下实验：

☆ISD1420语音录放

（3）POD5扩展卡：

☆40芯锁紧大孔引出，扩展主板以外接口芯片用。

说明：实验项目打“☆”号为选配实验。
