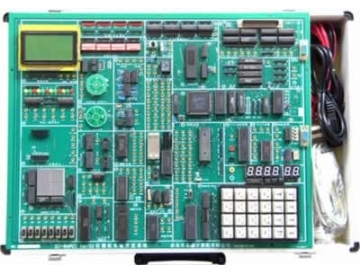

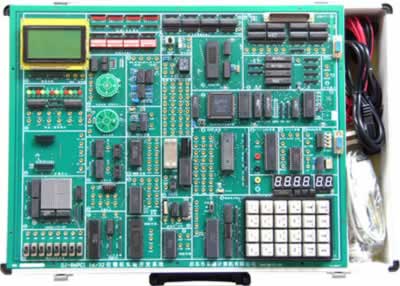

TRY-86PCI 16/32微机实验开发系统

一、16/32微机实验开发系统简介

TRY-86PCI 16/32微机实验开发系统是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。

二、16/32微机实验开发系统组成：

·硬件：

（1）16位微机系统扩展：CPU（8088），系统控制芯片（1032），64K监控程序存储器，64K用户程序和数据存储器（61256x2），64K实验程序存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

（2）32位接口单元：32位开关逻辑电平输入/输出显示电路，32位I/O接口电路，32存储器电路，32位PCI接口驱动电路，32位PCI接口卡（由PCI9054、93C56组成）。

（3）输入/输出：128*64LCD图文电路（或字符式1602LCD），8位开关逻辑电平输入/输出电路，单脉冲发生器，8MH时钟分频，16*16LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，打印口，用户串行接口。

（4）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；

（5）控制对象：喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等；

（6）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司扩展模块。

·软件：

系统配置Win2000/xp等操作平台的微机仿真调试软件，支持汇编、C语言编译、调试。

·电源：

系统内置高性能直流稳压电源。

·机箱：

系统配置轻便铝合金箱子作为实验仪机箱。

三、16/32微机实验开发系统主要特点

（1）系统自动切换：以8088实验开发系统作为基板，PCI接口卡为插卡，无系统选择开关，实验主机自动识别16/32位系统类型，自动切换不同的三总线连接，使用极其方便。

（2）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，实验系统自带键盘、显示电路和监控管理程序，在无PC机的情况下，同样可以通过内存读写、单步、断点、全速等方法调试实验程序。

（3）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（4）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过实验系统调试用户板。

四、16/32微机实验开发系统实验项目

（一）8086十六位微机系统

软件实验：

硬件实验：

扩展卡实验（选配）☆

（1）POD4扩展卡主持以下实验：

☆ISD1420语音录放

（2）POD5扩展卡：

☆40芯锁紧大孔引出，扩展主板以外接口芯片用。

说明：实验项目打“☆”号为选配实验。

（二）PC机32位接口实验系统

1、实模式原理实验

2、保护模式原理实验

3、32位微机接口技术实验

4、微机控制应用实验

（1）直流电机闭环调速实验

（2）温度闭环控制实验

（3）步进电机控制实验

5、Windows下的PCI设备驱动程序及其接口应用设计实验

（1）PCI总线配置操作实验

（2）WDM驱动程序设计实验

（3）I/O操作设计实验

（4）存储器操作设计实验

（5）中断处理设计实验

（6）信号发生器设计实验

（7）温度闭环控制系统设计实验

6、PCI总线扩展应用设计实验（须选配PCI总线应用开发板）
