超强型三合一单片机微机开发实验箱

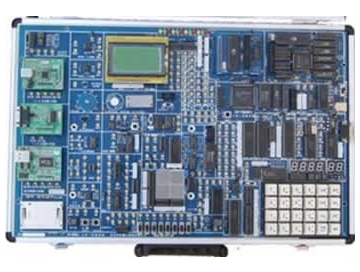

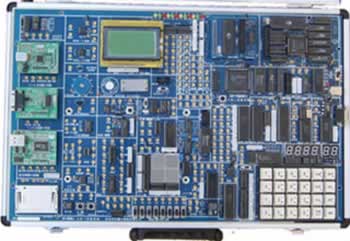

TRY-598K、598K+超强型三合一单片机微机开发实验箱

超强型三合一单片机微机开发实验箱简介：

TRY-598K、598K+超强型三合一单片机微机开发实验箱是《MCS-51/196单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》等课程教学的最佳配套实验设备。TRY-598K+在TRY-598K的基础上增加了新型实用接口电路（如红外线收发、多种总线开发、网络通信等），可选配逻辑分析仪，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。也是科研、开发工作者的得力助手。

一、超强型三合一单片机微机开发实验箱组成：

•硬件：

（1）仿真器与单片机微机系统扩展：51/96单片机仿真器，89S52CPU卡，80C196CPU卡，8088CPU，64K程序存储器，64K数据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），16*16LED点阵电路，开关逻辑电平输入/输出，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口，PWM电路。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、看门狗MAX813L等；

（4）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等；

*（5）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。

（6）可选配逻辑分析仪；

软件：

系统配置Win98/2000/xp等操作平台的单片机、微机仿真调试软件，支持汇编、C51、C语言编译、调试；单片机在线下载软件等。

电源：

系统内置高性能直流稳压电源。`

机箱：

系统配置轻便铝合金箱子作为实验箱机箱。

二、超强型三合一单片机微机开发实验箱主要特点:

（1）系统自动识别CPU：598K+是集51、96、8088三大系列CPU于一体的三合一实验系统，内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。

（2）高性能仿真器：实验箱内置的TRY-208型51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。

（3）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（4）二次开发：主机板留有系统总线接口，通过单片机仿真器调试用户系统。

（5）在线下载：不需编程器，可直接烧录AT89S5X单片机。

（6）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和运

行的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

三、超强型三合一单片机微机开发实验箱实验项目:

51实验部份

软件实验

硬件实验

96实验部份

软件实验

硬件实验

88实验部份

软件实验：

硬件实验：

说明：“*”只支持TRY-598K+机型，其余相同。
