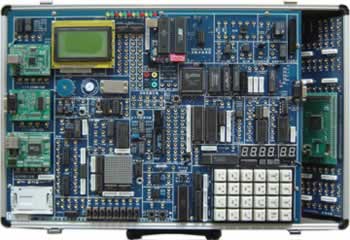

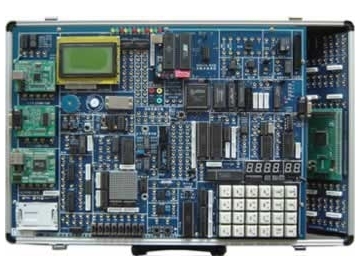

TRY-52EH单片机EDA综合开发实验仪

单片机EDA综合开发实验仪简介：

TRY-52EH单片机EDA综合开发实验仪是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备，在传统实验项目的基础上增加了新型实用接口（如红外线收发、多种总线开发、网络通信等），可选配逻辑分析仪，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

一、单片机EDA综合开发实验仪系统组成：

·硬件：

（1）单片机系统扩展：单片机仿真接口（仿真器外接），用户CPU（AT89S52），64K程序存储器，64K数据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），16*16LED点阵电路，开关逻辑电平输入/输出电路，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口，PWM电路、射极跟随器。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看门狗MAX813L等；

（4）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等；

（5）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。

（6）可选配逻辑分析仪；

(7)选配上本公司的无线下载模块就能实验无线下载调试,还可进行无线实验,蓝牙实验

·软件：

系统配置Win98/2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。

·电源：

系统内置高性能直流稳压电源。

·机箱：

系统配置轻便铝合金箱子作为实验仪机箱。

二、单片机EDA综合开发实验仪系统主要特点

（1）仿真器外接：仿真器和实验系统分开，实验系统只留仿真器接口，仿真器可单独使用。仿真器外接，可选配TRY-208、Keil-c仿真器K51U或其它型号仿真器，仿真器特性详见TRY-208/K51U产品介绍。

（2）仿真能力强：用户CPU资源全部开放，选配POD89C52仿真头可仿真总线或IO口(P0,P1,P2,P3)。

（3）支持EDA开发：通过选配EDA扩展卡，实现EDA和单片机两合一，可分别控制实验电路。

（4）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（5）二次开发：主机板留有系统总线接口，通过单片机仿真器调试用户系统。

（6）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。

（7）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，实验系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

三、单片机EDA综合开发实验仪实验项目

(一)软件实验

(二)硬件实验

说明：实验项目打“☆”号为选配扩展卡实验。
