超强型计算机组成原理与系统结构实验仪

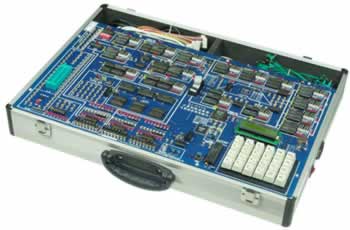

TRY-CPTH超强型计算机组成原理与系统结构实验仪

一、超强型计算机组成原理与系统结构实验仪简介

TRY-CPTH超强型计算机组成原理与系统结构实验仪是我公司研发的八位计算机组成原理与系统结构的实验系统。系统采用了多片在线可编程芯片，大大提高了实验系统可靠性和二次开发的灵活性,软件提供了详尽的信息窗口、运行图表和多类帮助信息,软硬件配置完备，是实验、开发的理想实验平台。

二、超强型计算机组成原理与系统结构实验仪特点

（1）先进的硬件设计，充分展示计算机结构模型，每个模块均有数码管实时监视，模块间线条明快，数据/指令流向一目了然。

（2）完善的硬件配置，实验电路以分立器件为主，同时配备CPLD，支持部分模块的重构。

（3）开放的软硬件设计，支持用户新建指令/微指令的系统设计。

（4）控制器的有机结合，只需拨动选择开关，就可实现微程序或组合逻辑控制的切换。

（5）提供多种工作方式，支持手动、脱机、联机。

（6）提供三总线接口和锁紧插座，支持I/O扩展。

（7）提供多种指令系统，支持基本模型机、指令流水线、RISC模型机实验。

（8）强大的指令功能，支持多种寻址方式和中断、子程序调用等。

（9）丰富的调试手段，具有单步、微单步、运行、暂停等功能。

（10）提供联机调试软件，自带编译器、支持汇编语言源程序调试，图形化动态显示计算机结构模型的数据/指令流向,操作历史记录状态显示，方便用户查找历史记录。

（11）提供30路逻辑分析波形图,可让学生在实验时实时地观测到指令与时序的关系，可有效的提高教学效果。

（12）实验仪提供LCD液晶显示，通过实验仪或PC机键盘,在线动态修改寄存器、程序/微程序计数器、程序/微程序存贮器的内容。

（13）实验仪提供串口或USB接口,联接PC机仿真调试，出厂配置为串口。

三、超强型计算机组成原理与系统结构实验仪组成

系统由实验主板、仿真调试软件、内置开关电源组成。

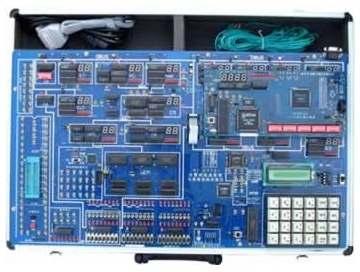

实验主板有：累加器A，暂存器W，运算器ALU，直通D/左移L/右移R单元，寄存器组R0—R3，中断向量IA，堆栈ST，程序计数器PC，地址寄存器MAR，输入IN，输出OUT，存贮器EM，微地址UPC，指令寄存器IR，微程序控制器uEM，组合逻辑控制单元，三总线接口，40芯锁紧扩展座、二进制开关电平输出/显示，逻辑笔、管理单片机89S52、4×6键盘，字符式LCD，RS232/USB通讯接口。

四、超强型计算机组成原理与系统结构实验仪实验项目

（1）寄存器读写实验

（2）运算器八种运算实验

（3）数据输出/移位实验

（4）UPC实验

实验1：UPC加1实验

实验2：UPC打入实验

（5）PC实验

实验1：PC加1实验

实验2：PC打入实验

（6）存贮器读写实验

（7）微程序读写实验

（8）中断实验

（9）模型机综合实验（微程控制器）

实验1：数据传送/输入/输出实验

实验2：数据运算实验（加/减法/或）

实验3：移位/取反实验

实验4：转移实验

实验5：调用实验

实验6：中断实验

实验7：指令流水实验

实验8：RISC模型机

(10)组合逻辑控制器实验

(11)设计指令/微指令系统.

(12)扩展实验

实验1：8255扩展I/O口实验

实验2：8253扩展定时器实验

注：实验（1）…（8）为手动微代码控制，（9）…（12）为微程序或组合逻辑控制.
