自控原理与计算机控制实验仪

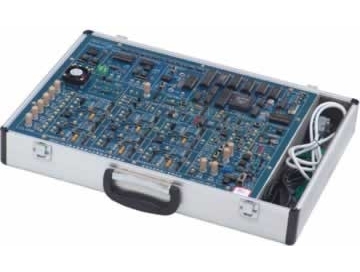

TRY-ATC自控原理与计算机控制实验仪

一、自控原理与计算机控制实验仪介绍：

TRY-ATC自控原理与计算机控制实验仪系统提供集成操作软件，通过PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性，方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验，加上系统配置的直流电机、步进电机等控制对象，可开设控制系统课程的实验。该系统还可扩展支持如线性系统、最优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。

二、自控原理与计算机控制实验仪描述：

TRY-ATC自控原理与计算机控制实验仪是自动化、自动控制、电子技术、电气技术、精密教学仪器等专业教学中的基础课程。TRY-ATC型自动控制原理学习机具有很强的开放性能、扩展性能；运算模拟单元的运放八个，每个运算模拟单元内都有实验所需的电阻、电容等元件，可以通过短路块和导线灵活方便的对实验单元电路的组合，可构造出各种型式和阶次的模拟环节和控制系统；从运算模拟单元独立出来的可变电阻器组单元档位连续，调节精度高，接线灵活多变，充分满足于自控原理实验教学的要求。

三、自控原理与计算机控制实验仪系统构成

系统由各单元电路、8088CPU控制单元和PC机进行通讯的串口构成，USB采集数据。

信号源发生单元电路：正弦波、方波、斜波及抛物波

信号周期在2毫秒至30秒之间可调

电源:

1.输入电压：220V±10%

2.输出电压/电流：+5V/2A，+l2V/0.2A，－l2V/0.2A

四、自控原理与计算机控制实验仪实验项目

（1）计算机控制技术实验项目

（2）自动控制原理实验项目

（3）控制系统实验项目

1.直流电机闭环调速实验

2.温度闭环控制实验

3.步进电机调速实验

以上所有实验的具体内容由TRY-ATC的实验指导书提供。
