数电实验箱, 数电实验平台

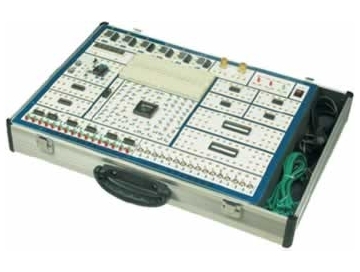

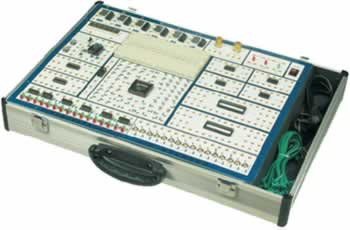

TRY-SD2数电实验箱, 数电实验平台

一、数电实验箱, 数电实验平台系统组成

1、电源：交流输入：220V±10%、50Hz

直流输出：±12V/0.3A、5V/2A

2、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

3、固定频率脉冲源7路，输出均为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、1MHz；

4、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。

5、六位高精度数字频率计，测量范围：0-9.9999MHz，误差<1Hz

6、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

7、十六位逻辑电平指示灯：红色表示高电平‘1’，绿色表示低电平‘0’。

8、数码管显示：六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。

9、可变电位器2只，阻值分别22K，100K。

10、开放实验区，用于扩展实验、课程设计使用。

（1）提供锁紧插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的种IC。

（2）台湾产面包板二块，可接插电阻、电容、稳压管、二极管、三极管等元器件。

11、EDA扩展区，标准配置为Lattice1032实验板，也可根据学校要求选配，如Lattice4256，AlteraEPM7128s、AlteraEP1K30、AlteraEP1K100、Xinlix95108等实验板。

二、数电实验箱, 数电实验平台实验项目

1、同“TRY-SD1型数字电路实验箱”

2、EDA器件开发设计实验

1、单元电路设计实验：

2、综合设计实验：

（1）SSI组合电路的设计与冒险竞争观察；

（2）MSI组合电路的设计；

（3）可读写寄存器的设计。

3研究创新实验：
