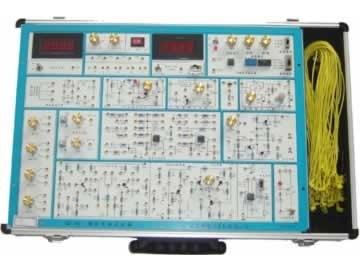

TRY-A1模拟电路实验箱，模拟电路实验平台

TRY-A1模拟电路实验箱，模拟电路实验平台

一、模拟电路实验箱，模拟电路实验平台介绍：

TRY-A1模拟电路实验箱，模拟电路实验平台将所有实验模块分类集中分布于线路板上，由锁紧式插孔将引线引出，每个实验的电路的原理图都丝印在实验板表面,学生可按照各实验项目原理图自已搭建电路,利于培养学生的思维能力及动手能力，也增强了该实验箱的适用性。TRY-A1模拟电路实验箱，模拟电路实验平台以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础，包括了《模拟电子技术基础》课程全部实验内容，是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的型实验设备。

TRY-A1有数字式频率计和直流电压表.

二、模拟电路实验箱，模拟电路实验平台组成

①电源：输入：AC220V±10%，50HZ

输出：※DC：±5V～±12V可调，I≥0.2A

※DC：＋5V～＋27V可调，DCI≥0.2A

※DC：±12V，DCI≥0.2A

以上各路输出均有过流保护，自动恢复功能

※ACV:7.5V×2；ACI≥0.15A

②直流电压源：

双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。

③低频信号源:2HZ-20KHZ0-10V(新增)

分别可输出方波、三角波、正弦波三种波形

④数字式频率计和直流电压表

⑤分立元件电路

整流、滤波和稳压电路；

单级放大电路；

两级阻容耦容放大电路；

负反馈放大电路；

射极跟随器；

差动放大电路；

互补对称功放电路；

电位器组；

电阻、电容和二三极管、扬效应管、可控硅等组成。

⑥集成模拟电路

两个独立的运算放大器(741)；集成功放(LM386)

三、模拟电路实验箱，模拟电路实验平台主要特点

该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号，装有相应元器件，增加了学生的感性认识,需要测量及观察的部分装有锁紧式接插件，使用直观、可靠，维修方便、简捷,实验电路采用单元电路方式设计，每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。该箱由一体形铅合金型材制成，色泽造型高雅气派,箱体牢固可靠,不变形，重量轻,绝缘安全性能好,开关箱盖方便可靠，外型美观。

四、模拟电路实验箱，模拟电路实验平台实验项目

附加:面包板扩展区
