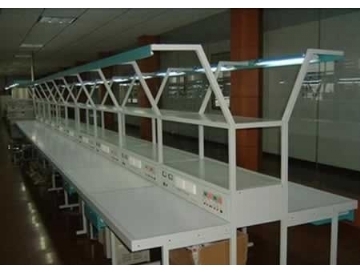

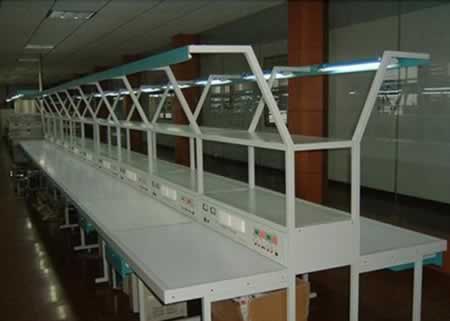

电子焊接装配生产线实训设备

TRYGY-02B电子焊接装配生产线实训设备

一、电子焊接装配生产线实训设备技术性能：

1.输入电源：三相四线380V±10%50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.设备容量：＜200VA

4.外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m（双面型）,整条焊接装配线的长度为11m×1.3m×2m（双面型）,两边工作台面宽度为500mm。一套生产线由15个实训台组成。

二、电子焊接装配生产线实训设备系统配置：

电子焊接装配生产线实训设备实训设备主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训设备为两面双组型结构,正反两面均有以下相同的资源。

1.实训台

实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工业型材6根、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。

2.电源柜

电源柜的输入电源为三相四线380V±10%50Hz，最大电流20A，可以提供15套（既30台）实训台的电源；且具有三相电源指示、漏电保护功能，使用安全可靠。实训台上照明、插座电源均设有控制开关（继电接触控制）。

3.实训挂件（2套/台）

1）直流电源单元

提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。

2）信号源单元

信号源提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47KHz，幅度为0～12V可调；频率计的测频范围为0.1Hz～100KHz。

4.实训线路板（2套/台）

5.实训工具套件（2套/台）：元件盒5只，电烙铁及烙铁架1套，剪刀1把，镊子1把，斜口钳1把，一十字螺丝刀各一把。
