双面四组型电子产品焊接与工艺实训台

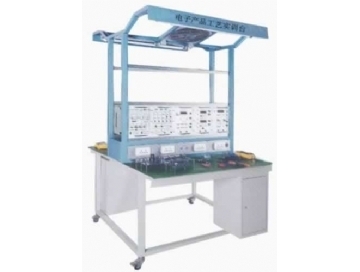

TRYGY-01G双面四组型电子产品焊接与工艺实训台

一、电子产品焊接与工艺实训台功能简介：

TRYGY-01G 双面四组型电子产品焊接与工艺实训台是通过实训使学生掌握电子产品的工艺设计知识，并通过电子产品自我制作，掌握基本技能要求，如：安全操作、元器件及其封装的识别、元器件的安装、手工焊接、调试、故障排除、产品质量保证等实践动手能力；通过波峰焊（接插件焊接技术）了解传统电子产品组装技术，掌握波峰焊基本工艺流程。通过SMT（表面贴装技术）了解先进电子组装技术，掌握SMT基本工艺流程，并亲身感受先进制造工艺。电子产品焊接与工艺实训台是高度仿真的电子工艺生产线，目的是满足学生电子制作，电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实验要求。为学生自主学习、合作学习、研究性学习提供必要设备，培养学生的实践能力和创新能力。电子产品焊接与工艺实训台适合技工学校、职业培训学校、职教中心、鉴定站/所、电子类专业《电子工艺》课程的教学鉴定考核。

电子产品焊接实训台,电子工艺实训设备,电子组装技术实训装置

二、电子产品焊接与工艺实训台特点

1．灵活性用户可根据所提供的资源并结合本学校教材现难易程度自行选定实训的内容。此实训台可作手工焊实训、SMT焊接实训、电子装配实训、整机装配维修实训等。

2．综合性可做为电工、模拟电子、数字电子、机电等专业课程的实训。本实训台配备实训过程中所需要的工具、实训线路板及元器件。

3．经济性此实训台为双人座，每个工位装有电风扇、照明日光灯、看板（用来夹资料）、仪表台、插座，工具柜、电烙铁。学生在这里可以仿真生产过程（如：工艺流程的编制、线路板的焊接、线路板的调试、整体产品的组装），组装后的装配线安全、可防静电。

4．创新性此产品提供了多种电子元器件和电子产品装配工具，不但能锤炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发，以培养学生的创新能力。

5．配套实训资料全：每块所提供的实训板都有元器件清单，焊接元器件的装配图，调试指导书，完成学生的对认识、设计、焊接、调试、检修等多种技能的实训。

三、电子产品焊接与工艺实训台技术性能：

1.输入电源:三相四线220V±10%50Hz

2.工作环境:温度-10℃~+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量:＜200VA

4.外形尺寸:1100mm*1300mm*2000mm(四人座)

四、电子产品焊接与工艺实训台基本配置及功能：

实训装置由实训台、电源柜、实训线路板、元件包、工具套件等组成。

（一）实训台

实训台上方装有电风扇、照明日光灯、中间是看板、仪表台、插座、工具柜、电烙铁和元件盒。

（二）电源柜

可同时供10个实训台的电源。

（三）实训线路板（4套/台）

每套配16项电子专业技能训练散件（专用线路板）

1.简易催眠器元件包

2.简易正弦波信号发生器

3.360tres型万用表元件包

4.六位数显电子钟元件包

5.无线对讲电路板元件包

6.多路稳压输出电源套件

7.声光控开关套件

8.1.5V点亮LED闪灯套件(带壳)

9.触摸开关套件

10.MP3MP4通用充电器套件

11.220V1W长寿命卡口LED节能灯套件

12.简易门铃套件

13．新板简易金属探测

14．小兔子眨眼睛套件

15．1.5V升压9V套件

16．声控小夜灯套件

（四）工具套件（4套/台）

配常用的万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、恒温烙铁、热风台、焊锡丝、吸锡器，同时也可以为用户代办其它实训器材。

五、电子产品焊接与工艺实训台实训项目电子产品焊接与工艺实训台

1.简易催眠器的焊接与调试

2.简易正弦波信号发生器的焊接与调试

3.360tres型万用表的焊接与调试

4.六位数显电子钟的焊接与调试

5.无线对讲电路板的焊接与调试

6.多路稳压输出电源的焊接与调试

7.声光控开关的焊接与调试

8.1.5V点亮LED闪灯的焊接与调试

9.触摸开关的焊接与调试

10.MP3MP4通用充电器的焊接与调试

11.220V1W长寿命卡口LED节能灯的焊接与调试

12.简易门铃的焊接与调试

13．新板简易金属探测器的焊接与调试

14．小兔子眨眼睛的焊接与调试

15．1.5V升压9V的焊接与调试
