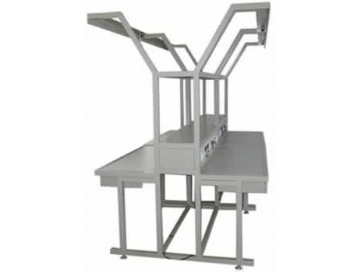

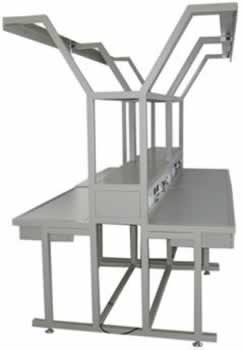

双面双工位型电子装配生产流水线实训装置

序号

实训线路板

能力目标

1

光控音乐门铃

了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理

2

可调式串联型晶体管稳压电路

了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。

3

台灯调光电路

了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理

4

集成稳压电源

了解三端集成稳压电源LM317的接线方法和应用

5

门锁防盗报警器

了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理

6

声光双控节电灯

了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用

7

调频无线话筒

了解振荡电路的工作原理

8

文氏桥振荡器

掌握运放741的工作特点及振荡器的工作原理和应用

9

模拟“知了”电子电路

掌握多谐振荡器和音频振荡器的工作原理及应用；

10

门锁防盗报警器

进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理

11

实用模拟自然风控制器

掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法；

12

六管超外差式调幅收音机

掌握收音机的工作原理及调试方法

13

集成FM收音机

SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求；

14

编码电子锁电路

了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理

15

七彩循环装饰灯控制器

熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺

16

LED数字钟

熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实验调试方法
