网孔型电工技能及工艺实训考核装置

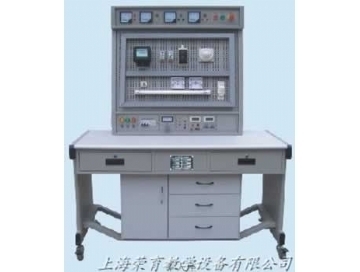

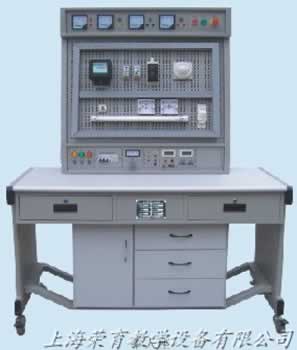

TRYWK-845D网孔型电工技能及工艺实训考核装置

一、网孔型电工技能及工艺实训考核装置简介：

TRYWK-845D网孔型电工技能及工艺实训考核装置主要由实训桌、电源控制箱、实训元器件模块、网孔板（产品）组成，网孔板表面均布“ㄱ”字网孔，元器件和走线槽装在特制的底座上，底座与网孔板相配套，实训时不需多人配合费好多时间把元器件用螺丝逐个固定在网孔板上，仅需取出相应的元器件模块,在网孔板上选好位置一插一拉即可紧紧地固定在网孔板上，构思巧妙，克服了一直以来围绕所有厂家网孔板实训设备实训考核时所需的烦锁的螺丝固定元器件的难题。元器件的合理安放、线路的合理布局，全部由学生自行完成，有效培养学生的电工技术和工艺操作技能。网孔型电工技能及工艺实训考核装置添加元器件能完成大中专院校、职校、技校的《电工学》、《电工技能训练》、初中高级《维修电工技能训练》、《电气控制技术》等相关电工技能、电工仪表与测量课程实训，也可作为电工考证的考核设备。

二、网孔型电工技能及工艺实训考核装置特点

1.电路元器件不需用原始的固定方法,原始方法是非常费力费时间，把元器件用螺丝固定在网孔板上，且有的元器件还不能直接用螺丝在网孔板上固定（受结构和间距限制）。本装置仅需一插一拉即可牢牢地把元器件固定在网孔板上（采用构思巧妙的导轨式，产品,防冒必究），操作方便、更换元器件快捷、易扩展功能或开发新实训考核项目。

2.实训台只需三相四线交流电源即可投入使用、占地面积小、节约用房、减少基建投资。

3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全，各电源输出均有监示及短路保护功能。

二、网孔型电工技能及工艺实训考核装置技术性能及功能

（一）中控教师机：对实训考核室中所有学生机总体控制

1.输入电压：三相四线380V±10%50HzRYWK-01A电工技能及工艺实训考核装置（网孔板）

2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)

3.装置容量：＜1.5KVA

4.外形尺寸：1600mm×750mm×1650mm

5.测量仪表

（1）0～5A电流表3只，型号6L2，精度1.5级

（2）智能型功率，功率因数表

由微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用DSP计算有功功率、无功功率，精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质等；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

6.电源输出

（1）带安全保护装置的三相四线电源输出，具有漏电和过载保护、线电压指示和急停按钮。

（2）直流稳流稳压电源：一组0-30V/2A直流稳流稳压电源输出，多圈电位器连续调节，具有预设式限流保护功能。

（3）配备三极、四极插座多组。

7.学生用电控制：装配20只学生电源通断开关及相应工作状况指示。具有总的漏电和过载保护。

（二）学生实训考核台

1.输入电压：三相四线制380V±10%50Hz

2.工作环境：-5℃～+40℃相对湿度＜85%(25℃)

3.装置容量：＜1KVA

4.外形尺寸（mm）：单人座1300×750×1650，双人座1650×750×1650

5.电源输出

（1）带安全保护装置的三相四线电源输出，具有漏电和过载保护、线电压指示和急停按钮。

（2）直流稳压电源：一组0-30V/2A直流稳压稳流电源输出，多圈电位器连续调节，具有预设式限流保护功能。

（3）配备单三相插座多组。

三、网孔型电工技能及工艺实训考核装置基本器材配备：单人座/台（双人座×2）

四、网孔型电工技能及工艺实训考核装置基本实训考核项目（增加元器件即可增加项目）

1、单相起动停止控制电路

2、异步电动机点动控制电路

3、异步电动机两地控制电路

4、异步电动机联锁正反转控制电路

5、双重联锁正反转控制电路

6、自动顺序起运控制

7、手动顺序起运控制

8、异步电动机星、三角起运控制电路

9、异步电动机能耗控制电路

10、异步电动机反接制动控制电路

11、自动往返控制电路

12、正反转点动、起动控制电路

13、带有点动的自动往返控制电路

14、异步电动机自锁控制电路

15、异步电动机单向点动起动控制电路

16、串电阻降压起动控制电路

17、C620﹣1型车床电路

18、电动葫芦电气控制电路

19、白炽灯控制电路

20、日光灯控制电路

21、触摸开关控制电路

22、声控开关控制楼梯白炽灯电路

23、人体感应开关控制楼梯白炽灯电路

24、单相电度表直接安装电路

25、单相电度表间接安装电路

26、三相四线有功电度表直接安装电路

27、三相四线有功电度表间接安装电路

28、电压表、电流表安装电路

29、一台电流互感器用于单相回路的接线电路

30、三台电流互感器接成星形接线电路

31、三台电流互感器接成三角形接线电路

32、Y3150型滚齿机控制电路

33、单相电动机控制电路

34、电流互感器与电流表配用接线图

35、两台电流互感器接成不完全星形接线电路
