电机及电气技术实验装置

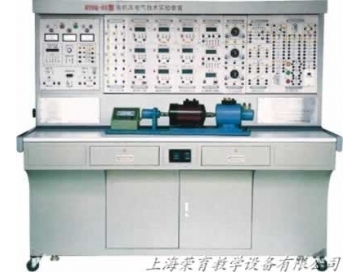

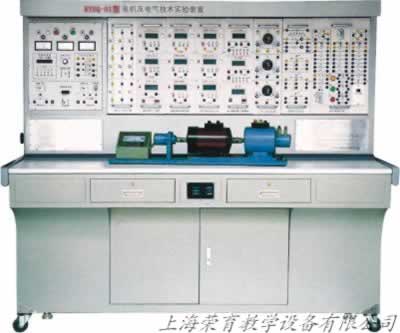

TRYDQ-01电机及电气技术实验装置

一、电机及电气技术实验装置简介

TRYDQ-01电机及电气技术实验装置综合了目前我国高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等课程实验大纲的要求。电机及电气技术实验装置特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。



二、电机及电气技术实验装置特点

1、综合性强:本实验台综合了目前国内各类院校电机及电气类课程的全部实验项目。

2、适应性强:能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、整套性强:从教学仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。

4、直观性强：各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

5、科学性强：实验台占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数模双显、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。

6、开放性强：控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。

三、电机及电气技术实验装置技术性能

1、输入电源：三相四线(或三相五线)～380V±10%50Hz

2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3、装置容量：＜1.5KVA

4、重量：480Kg

5、外形尺寸：187×73×160cm3

四、电机及电气技术实验装置实验项目:

（一）直流电机实验

1.认识实验

2.直流发电机

3.直流并励电动机

4.直流串励电动机

（二）变压器实验

1.单相变压器

2.三相变压器

3.三相变压器的联接组和不对称短路

4.三相三绕组变压器

5.单相变压器的并联运行

6.三相变压器的并联运行

（三）异步电机实验

1.三相鼠笼异步电动机的工作特性

2.三相异步电动机的起动与调速

3.单相电阻起动异步电动机

4.单相电容起动异步电动机

5.单相电容运转异步电动机

6.双速异步电动机

7.三相异步发电机

（四）同步电机实验

1.三相同步发电机的运行特性

2.三相同步发电机的并网运行

3.三相同步电动机

4.三相同步电机参数的测定

（五）电动机机械特性的测定

1.直流他励电动机在各种运转状态下机械特性

2.三相异步电动机在各种运行状态下机械特性3.三相异步电机M-S曲线的测绘

（六）控制电机实验

1.永磁直流测速发电机实验

2.旋转编码器实验

3.力矩式自整角机实验

4.控制式自整角机实验

5.正、余弦旋转变压器实验

6.步进电动机实验

7.直线电机实验

8.交流伺服电机实验

9.直流伺服电机实验

10.高压直流无刷电机实验

（七）继电接触控制、电力拖动（电气控制）实验

1.三相异步电动机点动和自锁控制线路

2.三相异步电动机的正反转控制线路

3.三相异步电动机Y-Δ降压起动控制线路

4.三相异步电动机能耗制动控制

5.两台三相异步电动机起动顺序控制

6.三相线绕式异步电机起动控制线路

7.双速异步电动机的控制线路

8.工作台自动往返循环控制线路

9.两地控制线路

10.C620车床电气控制线路

11.电动葫芦电气控制电路实验

12.X62W铣床模拟控制线路的调试分析

13.M7130平面磨床的电气控制线路

五、装置的配置及部件的选择用户根据需要完成的实验内容不同，选择需要的电机、实验测量仪表组件、挂箱等也不一样，本装置大致可分成以下四种型号：

1、TRYDQ-01A电机及电气技术实验装置

（DQ01、DQ02、DQ03、DQ05、DQ06、DQ07、DQ08、DQ09、DQ10、DQ11、DQ12、DQ14、DQ15、DQ16、DQ17、DQ18、DQ19、DQ20、DQ22*2、DQ44、DQ45、DQ25、DQ26、DQ27、DQ28、DQ29、DQ31、DQ32、DQ34、DQ39、DQ39-1）

2、TRYDQ-01B电机及电气技术实验装置

（DQ01、DQ02、DQ03、DQ05、DQ08、DQ09、DQ10、DQ11、DQ12、DQ14、DQ15、DQ19、DQ20、DQ22*2、DQ44、DQ45、DQ25、DQ26、DQ27、DQ28、DQ29、DQ31、DQ32、DQ34、DQ39）

3、TRYDQ-01C电机及电气技术实验装置

（DQ01、DQ02、DQ03、DQ05、DQ07、DQ09、DQ10、DQ15、DQ19、DQ22*2、DQ44、DQ45、DQ25、DQ26、DQ27、DQ29、DQ31、DQ39）

4、TRYDQ-01D电机及电气技术实验装置

（DQ01、DQ02、DQ03、DQ05、DQ09、DQ10、DQ19、DQ22*2、DQ44、DQ45、DQ25、DQ26、DQ27、DQ29、DQ31）
