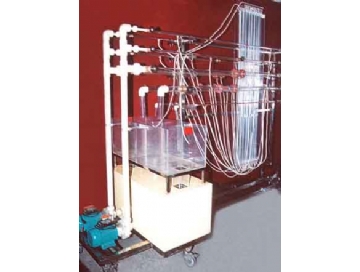

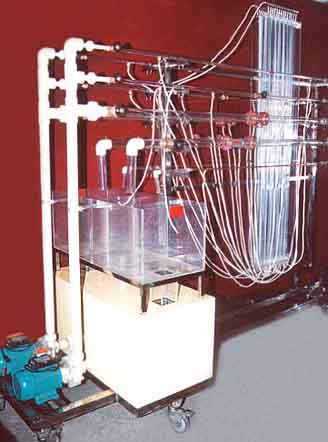

自循环阻力综合实验台

自循环阻力综合实验台

自循环阻力综合实验台技术参数：

规格：2500mm×400mm×1800mm

功率：双220V1100W；单220V550W。

可进行两种不同直径管路的沿程阻力实验；阀门局部阻力实验；孔板流量计流量系数和文丘里流量计流量系数的测定方法实验；皮托管测流速和流量的方法实验。

自循环阻力综合实验台主要配置：

PVC储水箱，有机玻璃计量水箱，两种不同直径的有机玻璃沿程阻力测试管，有机玻璃阀门局部阻力测试管，有机玻璃孔板流量计测试管，有机玻璃文丘里流量计测试管，有机玻璃皮托管测试管，高位差压测压板，防腐水泵，全部用不同直径的铜阀门控制流量，不锈钢支架，带闸轮可随时移动。

单：单面一组实验；双：前后两面两组同时做实验。
