供变电所模拟停送电实验设备

TRYGBD-01供变电所模拟停送电实验设备

一、供变电所模拟停送电实验设备简介：

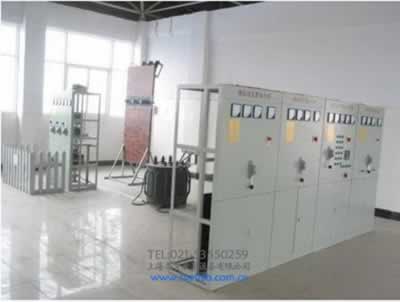

TRYGBD-01供变电所模拟停送电实验设备为柜体的结构模式，由室外部分、高压室部分、变压器室部分、低压室等几个部分构成的整个实习操作系统。此装置可以模拟变、配电所的一次线路和二次设备及相关监视仪表等真实设备进行供、配现场的真实操作，也可进行高压器件检修、电气倒闸操作，也适用于变配电操作人员的上岗培训及电工操作证的考核作业。供变电所模拟停送电实验设备

二、供变电所模拟停送电实验设备主要特点

1.该设备由变电室仿真墙、模拟高压进线柜、模拟高压计量柜、模拟高压出线柜、模拟电力变压器、模拟低压配电总柜、模拟低压侧电容补偿柜、模拟低压配分电柜组成，真实地再现了实际操作过程与作业现场。因为仿真和模拟真实的变配电站（所）的实际设备，所以使学生的操作更加贴近于实际情况，提高了学员对真实设备、器材、元件的认知程度，并且更好的为电工专业人员的上岗和在岗培训提供了最真实的训练平台和考核平台。

2.高压室部分配备了手车式高压出线柜一台及断路器周转车一台，具有良好的五防机械闭锁，与现代变电室现场完全相同。

3.模拟电力变压器采用绝缘塑料外壳材质，高度仿真油浸式电力变压器外形，并且设有无载调压分接开关。

4.该装置采用了AC380V供电，而且设有断路器和电流型漏电保护装置，有效的保证了学员和教师在实验的操作过程中人身安全和设备安全。

5.该装置所选用的器件、器材、辅料等均选购通过ISO9000认证的产品，符合国家电工委员会制定的安全标准和质量标准。工作稳定性好，质量可靠。

6.实验装置的各部分均采用整体结构，搬运和安装较方便，组件在选型的过程中都留有安全余量，无人为破坏和操作不当，一般不会产生系统故障，维护和安装简便。

三、供变电所模拟停送电实验设备技术参数

1.输入电源电压：三相五线制（380V±10%，50Hz）

2.外形尺寸:配电柜800×1000×2400㎜

3.工作环境:温度-10℃—+40℃，相对湿度<85%（25℃），海拔<4000m

4.容量：<5KVA

四、主要电器组成部件

五、供变电所模拟停送电实验设备主要功能:

学生通过操作训练，可以理解和掌握供配电系统操作规程，主要功能有:

（1）高压断路器、电流互感器、电压互感器等高压器件的认知实验

（2）高压断路器的退出运行检修实验

（3）全站送电倒闸操作实验

（4）全站停电倒闸操作实验

（5）电压表、电流表、电能表的识读操作
