电气动力设备安装调试技能实训装置

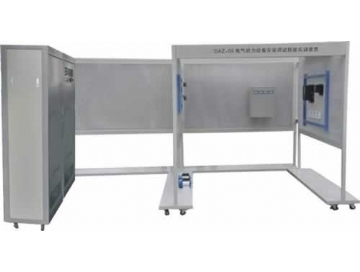

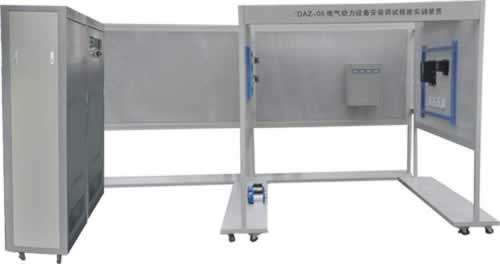

TRYDAZ-05电气动力设备安装调试技能实训装置

一、电气动力设备安装调试技能实训装置简介

“TRYDAZ-05型电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的实训设备，可完成《电气设备安装工（初级）》、《电气设备安装工《中级》的电气设备安装调试技能实训，是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备，同时也是初级、中级电气设备安装工技能考核的理想鉴定教学设备

二、电气动力设备安装调试技能实训装置特点

该实训设备在结构上以建筑模型（包含了电缆敷设备管模拟、变压器及配电室、二次接线及室内布线等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。

1.电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作。

2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等。

3.断路器安装采用小型断路器来模拟现场少油断路器

三、电气动力设备安装调试技能实训装置技术性能

1.输入电压：三相四线制380V±10%50HZ

2.工作环境：环境温度范围为－5℃～+40℃相对湿度＜85%（25℃）海拔＜40003.容量装置：＜6KVA

四、电气动力设备安装调试技能实训装置配备

1.交直流电源、电气设备配备（1）电源部分三相四线380V市电经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10KV电网进线电压。提供220V（0.5A）励磁电源及0～250V（3A）连续可调稳压电枢电源（具有过压、过流及短路保护功能）各一组，并设有直流数显电压表及切换开关。设有10KV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。

（2）配备一根1KV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套室内型电缆终端附件，用于低压电缆制作训练。

（3）配备电缆支架一组，用于电缆敷设训练。

（4）配备一台5KVA干式变压器，用于变压器安装实训

（5）配备一套小型配电箱用于二次接线布线操作，配电箱上设有一台电压表和三只电流表

（6）配备室内布线用线管以及配套弯头和接线端子用于二次接线操作

（7）配备350W直流电机一台

（8）配备1.1KW三相鼠笼式异步电动机一台

(9)配备硬质导线,用于室内布线

(10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训.2.仪器工具配有电工常用工具2套(含配有电工常用工具2套（含剥线柑、尖嘴柑、十字螺丝刀、一字螺丝刀、斜口柑、电工刀、小钢锯及锯片等）电烙铁1把，卷尺1把、钳形电流表1只,500V等级兆欧表1只,数字万用表1只.

五、电气动力设备安装调试技能实训装置实训项目

(一)电缆线路的施工

(二)变配电设备的安装

(三)电动机的安装
