高级内线安装工实训装置

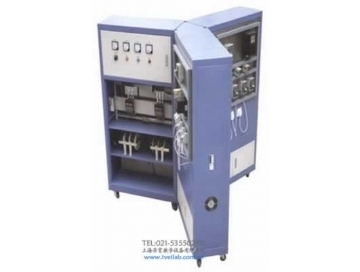

TRYDAZ-02高级内线安装工实训装置

一、高级内线安装工实训装置简介

TRYDAZ-02高级内线安装工实训装置根据劳动和社会保障部职业/工种资格（标准）《内线安装工》高级考核要求设计，能够完成多种技能训练。主要完成电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装，以及室内用电设备的故障分析处理和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的岗位技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核。

二、高级内线安装工实训装置特点

1.真实性强：装置元件布置、开关操作都参考了工程实际，为各专业岗位创造真实的实训环境；

2.模块化设计：各个实训内容按模块进行设计

三、高级内线安装工实训装置技术指标

1.输入电源：AC380V±10%50HZ

2.工作环境：温度－10℃～+50℃相对湿度＜85%（25℃）海拔＜4000M

3.装置容量：＜1.5KVA

4.外形尺寸：1800mm×1700mm×500mm

四、高级内线安装工实训装置实训项目

1.单项操作

（1）低压配电屏一次设备安装和调试

（2）磁力起动器安装和调试

2.多项操作

（1）单回路动力箱安装和调试

（2）交流接触器可逆控制操作箱安装调试

（3）二次回路操作箱接线安装和调试

（4）具有运行位置指示单回路动力控制箱安装和调试

（5）具有运行位置指示式异步电动机操作箱安装和调试

（6）动力控制箱内保护、控制、测量设备安装和调试

（7）具有过流保护的动力控制箱设备安装和调试

（8）室内配电故障处理

（9）简单动力控制箱故障处理

（10）三相异步电动机安装起动

3.综合操作

（1）便携式配电箱制作安装和调试
