热网水利工况实验台

热网水利工况实验台

热网水利工况实验台主要配置：

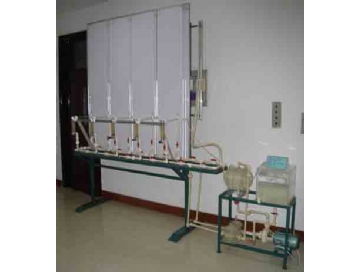

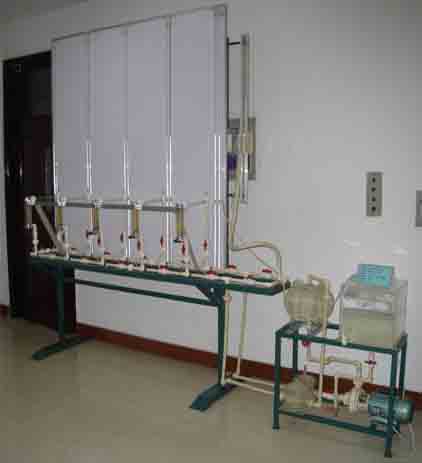

下半部由管道、阀门、转子流量计、有机玻璃稳压罐、有机玻璃锅炉、防腐水泵组成，用来模拟由5个用户组成的热水网路。上半部有高位水箱和安装在一块垂直木版上的10根玻璃管，玻璃管的顶端与大气相通，玻璃管下端用胶管与网路分支点相接，用来测量热网用户连接点处的供水干管与回水干管的测压管水头（水压曲线高度）。每组用户的两支玻璃管间附有标尺以便直观的读出各点压力。

热网水利工况实验台技术参数：

规格：2600mm×400mm×2400mm

功率：220V　550W

模拟热水网络，进行多种水利工况模拟变化实验，了解热网水压图的变化情况。
