强迫对流空气横掠平板放热系数测试装置

强迫对流空气横掠平板放热系数测试装置

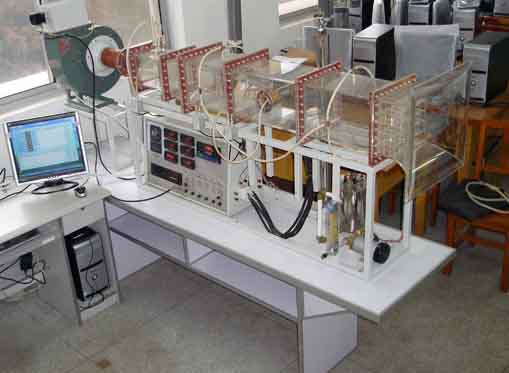

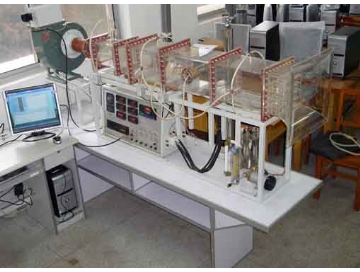

强迫对流空气横掠平板放热系数测试装置主要配置：

实验台桌，底噪音风机，自动调节风门，组合式有机玻璃风洞，有机玻璃实验管段，有机玻璃叉排、顺排实验段，紫铜平板试件，固体调压模块配电位器调节加热功率，数显电流表、电压表显示加热电流电压，风流量由毕托管配差压传感器测量，温度由PT100热电阻测量，8路万能信号输入巡检仪显示温度、阻力、流量；

II型增加带标准信号的8路万能信号输入巡检仪，增加带标准信号的数显电流表电压表，带标准信号的8路万能信号输入巡检仪，软件等。

强迫对流空气横掠平板放热系数测试装置技术参数：

规格：2200mm×550mm×1700mm

功率：380V500W

测定空气横向流过平板表面时的放热系数；根据对受强迫运动放热过程的相似分析，将实验数据整理成准则方程式。
