卧式镗床电气技能实训考核装置（半实物）

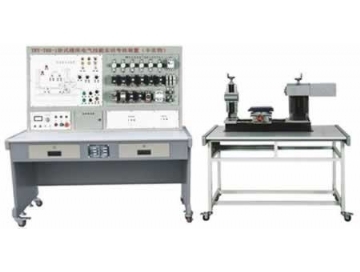

TRY-T68-1卧式镗床电气技能实训考核装置（半实物）

产品功能介绍：

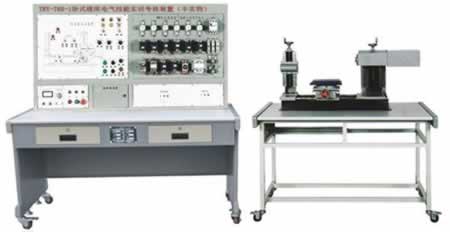

TRY-T68-1卧式镗床电气技能实训考核装置（半实物）是在原“TRY-T68型卧式镗床电气技能实训考核装置”基础上进行改造升级，它增加了镗床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本实训考核台适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、卧式镗床电气技能实训考核装置功能特点

1.T68型卧式镗床半实物仿真模型是参照实际T68型卧式镗床的尺寸按一定比例缩小的设计；

2.本实训考核台电气部分的操作，能实现T68型卧式镗床各种运动控制，它包括：主轴正反转、主轴高低速运行、工作台横向快速移动，极限位置的限位保护；

3.机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；

4.半实物模型上所用电机的电压等级与实际的机床是完全相同；

5.半实物机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6.半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7.半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8.控制屏的故障箱内设有32个开关，通过拨动故障开关，可设置相应的故障点；

二、卧式镗床电气技能实训考核装置技术性能

1.输入电源：三相四线～380V±10%50Hz

2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3.装置容量：＜0.2kVA

4.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s

5.控制屏尺寸：1410mm×725mm×1535mm

6.半实物模型桌子尺寸：1268mm×723mm×798mm

7.T68镗床模型尺寸：1180mm×500mm×800mm

8.工作移动行程：250mm

9.镗头架移动行程：250mm

三、卧式镗床电气技能实训考核装置配置

四、卧式镗床电气技能实训考核装置实训项目与目的

1.熟悉常用低压电器的机构、原理

2.通过观察机床模型的运动，了解机床的实际运动

3.了解机床电器控制的原理及各种保护装置

4.掌握机床中常见故障的排除方法

五、卧式镗床电气技能实训考核装置故障点设置一览表
