材料分拣实训台

材料分拣实训台
  • 型号:TRYCL-01
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

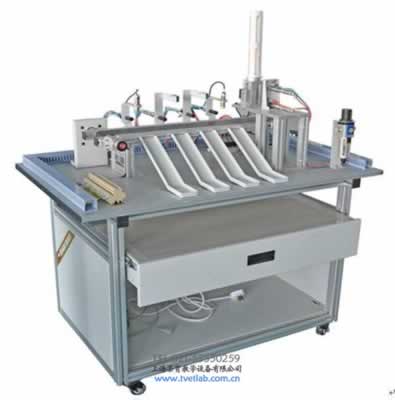

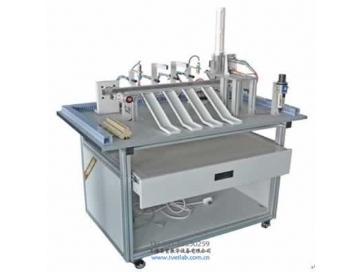

TRYCL-01材料分拣实训台

一、材料分拣实训台简介

TRYCL-01材料分拣实训台是针对机电一体化教学的要求而研发的,它涵盖了PLC、气动控制电机传动、电磁铁控制、位置控制、传感器检测等教学内容,是实际工业现场生产设备的微缩装置。基于多种传感器的检测,实现对不同材质、不同颜色物体的分拣。装置采用全开放式布局,可充分锻炼操作者系统接线、机械安装调试、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。适合于自动化、电气自动化电气工程等专业的《运动控制》、《气压系统》、《机电一体化技术》、《检测与转换技术》等课程开设实训课。

二、材料分拣实训台特点材料分拣实训台

1.材料分拣装置由底板、实训台(型材结构)、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成,物料传送部分由电机和同步传送带组成。

2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。PLC选用三菱FX1N-40MR(16路继电器输出24路输入)。

3.通过传感器信号采集,PLC编程,对交流电机、电磁阀、进行较复杂的开关量控制、置控制、时序逻辑控制,实现对传送带上的物料进行定位、辨识、分类。

注:静音气泵(用户自行采购),也可由本企业代为采购

三、材料分拣实训台技术参数

1.输入电源:单相三线~220V±10%50Hz

2.气源:0.2Mpa~0.55Mpa

3.工作环境:温度-10℃~+40℃相对湿度≤85%(25℃)海拔<4000m

4.装置容量:<0.5KW

5.实训台外形尺寸:1000mmX640mmX1200mm

四、材料分拣实训台组成

1.实训台结构有型材底板结构、铝合金型材实训台组成

2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成,

3.物料传送部分由单相交流电机及减速器和同步带组成

4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成

五、材料分拣实训台实训项目

1.单相交流电机正反转控制

7.分拣出黑色与白色块

2.物料分拣系统的调试

8.分拣出红色与白色块

3.气动控制技术应用

9.分拣铝质工件到任一料槽

4.传感器技术应用

10.分拣金属工件到任一料槽

5.电磁铁技术应用

11.分拣非金属工件到任一料槽

6.分拣出金属与非金属
