机电一体化实训装置

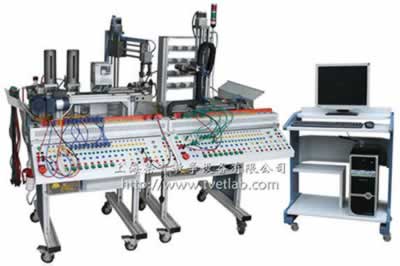

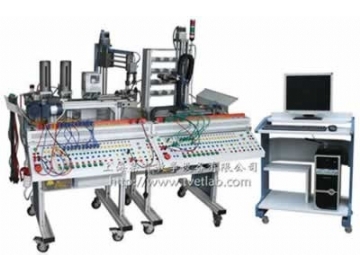

TRYJD-01机电一体化实训装置

产品功能简介：

TRYJD-01机电一体化实训装置囊括了机电一体化等专业学习中所涉及的机械、传动、气动、传感器、编程控制、电气控制、通讯等多种应用技术，是专门为职业技术院校、技工学校、职业技术学校、职业教育培训机构等而设计的典型的机电一体化培训产品。适合于机械制造及其自动化、机电一体化、机械电子工程、电气工程及自动化、自动化工程、控制工程、计算机控制技术等教学和培训。它提高学生动手能力和实践技能而设计的实用性很强的实验设备，是机电一体化专业教育培训的理想教学设备。

一、机电一体化实训装置主要特点：

1.灵活性：全部采用模块化组合方式，既可以随意拆装进行相关编程实训，也可进行系统组装实训；

2.专业性：覆盖了传感器技术、气动技术、PLC技术、变频控制技术、步进驱动技术、计算机组态技术、机械系统精密传动技术等多项技术实训；

3.综合性：学生的学习能力、独立思考能力、组织能力和团队合作能力等综合能力都将得到全面地提升；

4.安全性：系统具有短路保护、急停保护、限位保护、智能保护等各种保护功能，可确保人身与设备安全；

5.开放型：该实验装置所有电器控制端口全部开放，可进行电气线路控制、电气线路设计等内容实训。

二、机电一体化实训装置主要技术参数

1、交流电源：单相220VAC±10%50Hz；

2、直流电源：24VDC±10%2A，12VDC±10%2A，5VDC±10%1A；

3、温度：0℃-40℃；

4、环境湿度：≤90%（40℃）；

5、PLC主机：FX2N-48MT;

6、安全保护措施：具有接地保、过载保护、漏电保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线等。

三、机电一体化实训装置实训项目：

(一)气动系统的安装与调试——通过配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：

1.气动方向、速度、摆动、顺序控制等回路的安装；

2.气动机械手装置的安装；

3.气动系统安装与调试。

(二)电气控制电路的安装和PLC编程——通过配置的PLC模块、变频器模块、指令开关和传感器等，可完成下列PLC应用技术工作任务：

(三)机电控制实训——通过配置的机电一体化设备部件、PLC模块、变频器模块、指令开关和传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：

(四)自动控制系统安装与调试——通过配置的机电一体化设备部件、PLC模块、变频器模块、指令开关和传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：

(五)通过考核或技能竞赛，可考察的职业能力：
