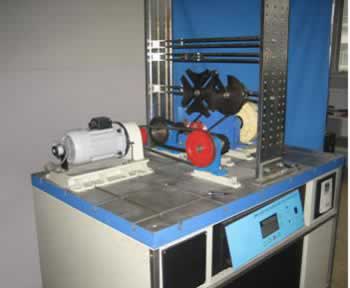

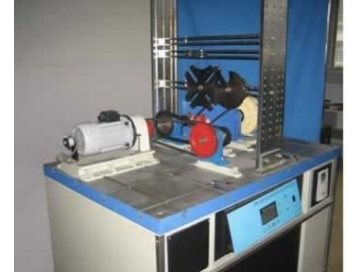

TRYJX-108机械系统集成创新组合及综合参数测试分析实训台

（一）机械系统集成创新组合及综合参数测试分析实训台简介：

TRYJX-108机械系统集成创新组合及综合参数测试分析实训台是专门为机械系统认识、创新设计、拼装、检测分析提供的开放式的实践平台，是面向二十一世纪机械设计类本科首开经典实训之一，用于《机械设计》课程、课程设计及毕业设计，由于该实训台不仅具有机械传动设计部分，还有执行机构设计部分，因此该实训设备具备了高度的机械系统集成，具备了完备的概念。

（二）机械系统集成创新组合及综合参数测试分析实训台主要技术参数：

交流变频电机功率：0.75KW；同步转速1500r/min;

磁粉制动器加载范围：0～50N.m；

变频控制器：功率0.75KW；

调速范围：0-800rpm，系统最高转速0-600rpm;

角位移传感器：电压/脉冲数5V/360P2个；5V/1000P1个；

压力传感器：5kg1个；50kg1个；精度0.05；

安装最大中心高：130mm；

外形尺寸：1100X750X1600mm；

重量：480kg

（三）机械系统集成创新组合及综合参数测试分析实训台主要原理说明：

1、检测原理：实训设备利用测力传感器，与光电测速传感器检测机械系统的输入及输出的转速和转矩，并通过数据采集系统进行采集处理，数据通过串口通讯输入至计算机，形成可视化的适时变化曲线。

2、测量转矩原理：由于力矩使拉杆质点受力，采集系统采集测力传感器的信号，将其测量值乘以质点到转动中心的距离即得到转矩值。以上计算均在计算机内自动完成。

（四）机械系统集成创新组合及综合参数测试分析实训台性能特点：

1、该实训设备采用模块化结构，配备了最齐全的传动零部件库；

2、实训台工作平台采用铸铁件，厚50mm，经过刨、铣、磨、精铲，平整美观、

3、测试系统采用流行的高端高精度的单片机集成系统，并可采用USB接口与计算机直接连接，可实现程控起停、调速、程控加载及电机的反馈控制；

4、实训台电控操作面采用了国内外流行先进的超高亮、宽视角液晶显示屏（240X128点阵），全中文显示，清晰、直观。

（五）机械系统集成创新组合及综合参数测试分析实训台主要实训内容：

1、认识组成机械系统常用的零部件及安装方式；

2、根据负载的形式设计不同传动比、不同传动路径的传动系统方案，并对系统进行评价；

3、组合拼装40种以上的机械传动系统方案；

4、检测实际机械系统的传动效率；

5、执行机构方案设计及拼装。（7种）
