曲柄滑块导杆凸轮组合及机构实训台

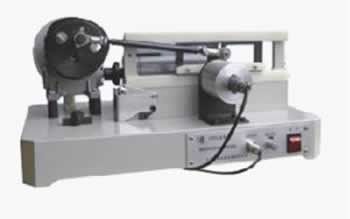

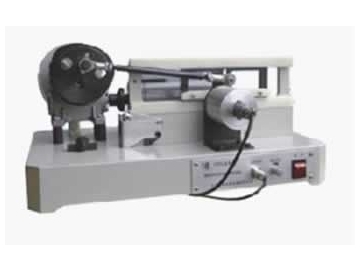

TRYJX-106曲柄滑块导杆凸轮组合及机构实训台

（一）曲柄滑块导杆凸轮组合及机构实训台主要技术参数：

角位移传感器：输出电压:0～5V;脉冲数：1000P1支

光电盘：180p

直流电机：125W转速：0－1500rpm

蜗轮减速箱速比：1/10

主轴调速范围：0～150rpm

外形尺寸：500×380×300mm

（二）曲柄滑块导杆凸轮组合及机构实训台实训内容：

1、滑块线位移、线速度、线加速度等运动特性。

2、摇杆角位移、角速度、角加速度等运动特性。

3、曲柄的转速及回转不匀率。

4、比较曲柄导杆滑块机构与曲柄滑块机构的性能差别。

5、比较曲柄导杆摇杆机构与曲柄摇杆机构的性能差别。

6、曲柄长度、连杆长度都可调整，分析该参数改变，对机构运动特性的影响。

7、等加速凸轮与偏心凸轮直动从动杆运动规律的比较。

8、平底从动杆与滚子从动杆运动规律的差异。

9、各机构的动画效果图及其理论曲线。

10、实测曲线与理论曲线的比较。

（三）曲柄滑块导杆凸轮组合及机构实训台性能特点：

1、该实训设备显著特点是一机多用，采用模块结构，一台设备可实现五种机构的快速拼装及测试（曲柄滑块机构、曲柄导杆滑块机构、曲柄摇杆机构、曲柄导杆摇杆机构、凸轮机构）

2、杆构件的长度可进行无级调节、分析该参数改变对机构运动特性的影响；

3、配备专用的计算机测控软件，功能强大，可实时动态绘制机构运动特性曲线，进行运动模拟仿真，实训数据保存打印，实训报告生成等。
