透明液压注塑机演示模型

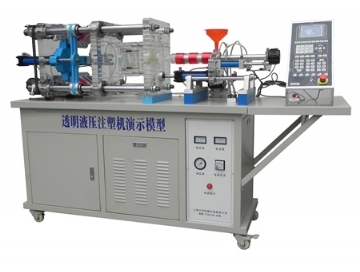

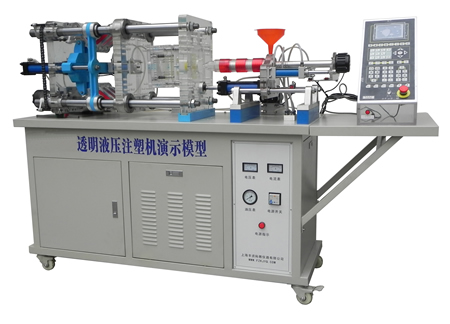

TRY-YZ透明液压注塑机演示模型

一、透明液压注塑机演示模型简述：

TRY-YZ透明液压注塑机演示模型是将注塑机的自动化过程进行详细的分解及其注塑过程中各项动作进行分项演示的一款现代化教学设备。它包括注塑机在自动化的过程中的预塑、注胶、冷却、开模、合模、顶出等基本动作，详细直观的呈现出各部分的结构及动作原理。

二、透明液压注塑机演示模型主要特点：

1、柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷

涂。

2、机身及配套模具全部采用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨性能好，长久不变色演示效果逼真。

3、特殊液压油：本演示台采用的液压红油，在演示过程中，可清晰的观看到液压油的流向，且增加了透明元件的美感。

4、控制多样化：采用珊星F3880注塑机电脑系统，可实现自动与手动相互切换。

5、自动演示射台部分可拆卸，换成手动注胶系统，利用硅胶等材料可以注塑成型工件，演示过程可以形象看到工件的成型，及成型件的流动过程。

6、注塑原料采用硅胶及配套凝固剂，注朔产品10-15分钟内变可成型。过程清晰，原理明显，教学直观，教具投入的成本少，是一套理想的教学用品。

三、注塑机电脑系统特点：

●5.7〞单色LCD液晶显示

●多语言文字支持，实时动态显示

●高性能32位多微处理器控制系统

●系统响应时间2ms

●四级射胶、三级保压、三级熔胶

●多组抽芯、绞牙，适合各种复杂塑件注塑成型

●多层密码设定，确保数据安全性

●中/英文模具名称输入，45/100组模具资料储存（可扩充至600组）

●料筒温度异常检测及保护功能

●压力速度比例曲线页面调整，实现压力速度精确控制

●I/O输入输出点更换

●完善的自诊断功能，语音报警提示，实时操作帮助

●7段模糊温度控制，温度控制精度±1℃，具有预加热与保温功能

●具有热电偶串线保护及断线、短路检测功能

●压力、速度、背压三路模拟比例输出，具有短路保护功能

●具有电压电流两种D/A比例输出，电流输出范围0-3A，电压输出范围0-10V，便于变量泵和伺服阀控制

●行程开关、双电子尺、三电子尺可选择

●32个输入点，32个输出点

四、技术参数：

1、工作油液：6#液压红油

2、工作压力：约2.5MPA

3、交流电源：三相380V  50HZ

4、直流电源：24V DC

5、演示台尺寸（长x宽x高mm）：：2000x600x1250mm

6、整机重量：.约150KG

7、模具配置（可选）：大水口模（默认）（长X宽=200x200mm）

五、教学目的：

1、实现注塑机自动化过程动态演示

2、注塑机的工作原理

3、注塑机的组成结构

4、注塑机的电气控制系统

5、注塑机液压系统的组成

6、注塑机浇注系统的作用和设计要求

7、注塑模具抽芯机构

8、模具冷却水的循环过程
