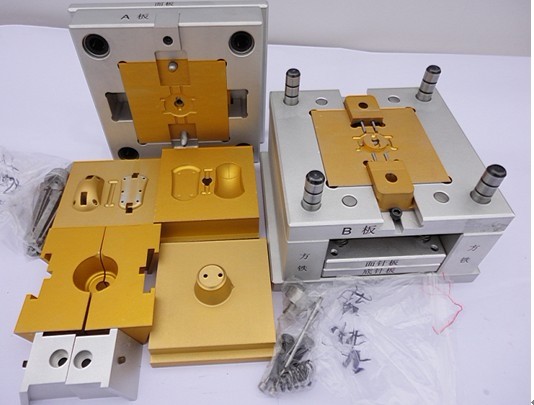

铝合金拆装组合模具系列

TRYMJ-103铝合金拆装组合模具系列

（一）铝合金拆装组合模具主要功能及技术特点：

主要指标

1规格：200x200

2铝合金模具其模胚和模仁材料用进口欧洲加硬铝合金板代替，并经氧化处理，硬度HB90，屈服强度245。欧洲

3将模胚各零件名称丝印到模具的表面，铝合金拆装组合模具使学生轻松的掌握模具的理论知识，直观的、轻松的认识模具的结构。

4模具按照真实模具的制造方法制作而成,可长期反复拆装,模具重量为真实模具三分之一重，学生可以轻松的搬动，反复的拆装，拆装过程干净，安全，开模轻快，无需敲打，撬拨。

5该模具可置于全自动小型注塑成型机上进行高温注塑，能生产出PE、PP、ABS等塑料制品。

6导柱导套采用台湾直线轴承，螺栓全部采用12.9级进口螺栓。台湾

7每套模具配有模具结构动画演示光盘和教学课件。免费升级

8利用一套公共模架，按照组合夹具的原理，在同一模架中，能够分别拼装成三种不同结构的模具功能，采用通框、挂台结构，确保模仁的互换性，更换方便快捷，可长期反复拆装。可互换

（二）铝合金拆装组合模具主要技术参数序号

名称规格

1模具尺寸200×200㎜

2止口尺寸4×5㎜

4模具结构多套结构和组合式

6材料加硬铝合金。

7材料硬度HB90以上

8材料质量2.79屈服强度245以上
