化工自动化仪表实训装置

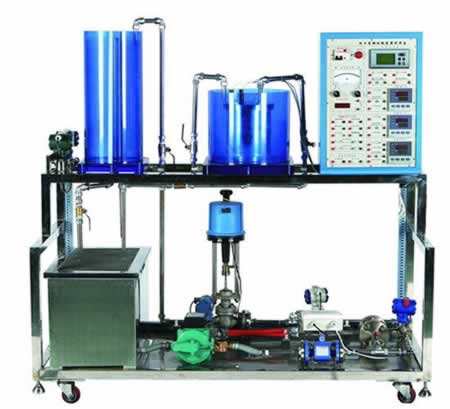

TRYGC-15化工自动化仪表实训装置

一、化工自动化仪表实训装置简介

TRYGC-15化工自动化仪表实训装置设计结合了目前大中专院校《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《非电量测量与控制技术》、《过程控制》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关化工仪表及自动化的基本知识，对有关仪表的安装、调试及使用有一定的了解，并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。

二、化工自动化仪表实训装置特点

对象系统为不锈钢框架，所有器件均为不锈钢和铝合金设计

传感器的二次测量仪表安装在对象上，方便学生在现场进行各项操作

可实现对化工行业的四大常用热工参数的检测，而且每种变量的检测传感器类型均为两种以上，以及每种类型传感器、变送器的测量精度也不相同，可以进行相关的校验

控制箱中所有的仪表均可以通过RS485通讯线与计算机建立通讯关系，可以更加直观的看出两种不同检测机构精度等各方面的区别

本装置设有故障设置箱，可对学生进行5项排故考核

对象系统设计美观，开放性好，为学生实训提供了一个较好的实训对象

三、化工自动化仪表实训装置技术性能

输入电压：单相三线～220V±10%50HZ

工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m

整体尺寸：160cm×75cm×154cm

装置容量：＜3kVA

四、化工自动化仪表实训装置组成

被控对象（不锈钢框架）：

动力系统：1套

有机玻璃水箱：2套

储水箱：1套

液位检测三路：扩散硅压力变送器、电容式压力变送器和扩散硅差压变送器

流量检测三路：电磁流量计、涡轮流量计和孔板流量计

压力检测两路：电容式差压变送器和管道静压变送器

温度检测三路：2路PT100热电阻和Cu50热电阻

电动调节阀：1套

软管及管道：若干

阀门：若干

控制系统

对象控制箱:1套

接线盒：1个

智能调节仪：2个

流量积算仪：1个

无纸纪录仪：1个

开关电源：1个

单相调压模块：1个

漏电保护器：1个

控制开关：2个

交流电压表：1只

配件：

常用工具及装置配套件：１套

豪华电脑桌：１台

五、化工自动化仪表实训装置软件介绍

MCGS工控组态软件

能够对设定值、输出值、P、I、D及各类可写参数进行操作，还可修改程序算法，观看动态变化棒图显示、测量值实时曲线、历史曲线、数据报表等

盘古上位机监控软件及OPC服务器软件

通过盘古上位机监控软件，可实现四通道检测数据实时曲线的绘制，另通过OPC服务器软件可直接挂接到MCGS组态软件OPC服务器上，可直接将本无纸记录仪通道数据在组态软件中组态开发。

六、化工自动化仪表实训装置实训项目
