智能型家庭视听影院综合实验考核装置

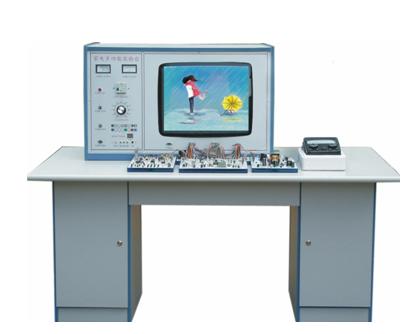

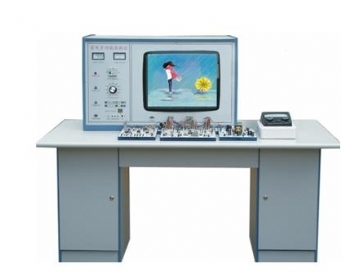

TRY-07K智能型家庭视听影院综合实验考核装置

一、家庭视听影院综合实验考核装置概述

TRY-07K智能型家庭视听影院综合实验考核装置吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，各IC管脚功能定义准确详细，测试点丰富便使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。

二、家庭视听影院综合实验考核装置技术指示

1、工作电源：AC220V±10%50Hz

2、外形尺寸：110高×80宽×160长cm

3、整机功率：＜0.5KVA

4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。

三、家庭视听影院综合实验考核装置功能

彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。

1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。

2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动遥控接收，PAL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。

四、实验台主要配置

1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。

2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。

3、彩色信号发生即信号源1台。

4、21寸彩色显示器1台，内置彩色高压包1只，内置3W杨声器2只。

5、彩电：与实验台连接插座共3只。

6、上海精益FM-500型指针万用表1台。

7、铝塑板90cm×48cm1块。

五、智能型家庭视听影院综合实验考核装置功能与实验（机种配置）

能完成下列机型的所有实验：

1、全自动遥控彩色电视机（东芝二片）

2、彩色信号发生器

六、全透明单元板配置

1、彩色电视机行输出一块电路单元

2、彩色电视机场输出一块电路单元

3、彩色电视机视放一块电路单元

4、彩色电视机高频头中放遥控电路单元

5、彩色电视机解码亮度放大电路一块单元

6、彩色电视机开关电源电路一块单元

七、东芝二片彩色电视机实验内容

一、遥控、中频放大，伴音中放电路单元实验内容20号电路单元

实验1-1　无图无声实验

K28是IF输入开关，断开无信号输入中放、满屏雪花，闭合正常。

实验2－2　雪花干扰图像实验

K29是中放前置放大供电电源12V开关、断开雪花干扰图像，闭合正常。

实验3－3　无伴音或伴音不正常实验

K30是伴音中频信号输出开关，断开无伴音或，闭合正常。

实验4－4　伴音不正常实验

K18是伴音中频信号输出开关，接通伴音对地伴音不正常，断开正常。

实验4－5　无图像有声音实验

K17是视频输出开关，断开无视频信号输出，即无图像。

实验6－6　遥控失灵实验

K27是遥控接收信号输入开关，断开遥控失灵。闭合正常。

实验7－6　无字符实验

K12是字符振荡输出开关，断开无字符显示，闭合正常。

实验8－8　无字符实验

K13是字符振荡输出开关，断开无字符显示，闭合正常。

实验9－9　自动搜台不正常实验

K14是AFT电压断开自动搜台不正常，闭合正常。

实验10－10　字符对比度不足实验

K15是字符B信号输出，断开字符对比度不足，闭合正常。

实验11－11　U波段无图无声实验

K11是频段编码信号输出，断开频段U波段不工作，闭合正常。

实验12－12　UV波段无图无声实验

K10是频段编码信号输出，断开频段U、V波段不工作，闭合正常。

实验13－13　音量失控实验

K8是音量控制信号输出，断开音量失控，闭合正常。

实验14－14　无亮度实验

K9是亮度控制信号输出、断开无亮度，闭合正常。

实验15－15　色度失控实验

K16是色度控制信号输出、断开有彩色但色度失控，闭合正常。

实验16－16　音量大无法控制实验

K1是音量开关，断开音量最大，闭合正常。

实验17－17　色度失控实验

K2是色度开关色度最大，色度失控闭合正常。

实验18－18　高度失控实验

K3是亮度开关，断开亮度最大，闭合正常。

实验19－19　按键失控实验

K4是键扫描输出，断开所对应的按键失控，接通正常。

实验20－20　按键失控实验

K5是键扫描输出，断开所对应的按键失控，接通正常。

实验21－21　按键失控实验

K5是键扫描输出，断开所对应的按键失控，接通正常。

实验22－22　按键失控实验

K7是键扫描输出，断开所对应的按键失控，接通正常。

实验23－23　AGC电路实验

W1是AGC控制，AGC不对图像不清或无图像。

实验24－24　字符水平位置实验

W2是字符水平位置，调动W2字符可左右移动。

实验25－25　电台调谐实验

W3是电压调谐电位器，用来调谐电台信号。

二、彩色解码、Y放大帧振荡、行振荡电路单元21号

实验26－1　白光栅无图像实验

K1是视频输入，断开白光栅无图像，闭合正常。

实验27－2　无光栅实验

K2是行振荡信号输出，断开无光栅行不正作，闭合正常。

实验28－3　无光栅实验

K3是行推动输出端，断开无光栅，闭合正常。

实验29－4　水平亮线实验

K4是场振荡开关，断开水平亮线，闭合正常。

实验30－5　回扫线实验

K5帧消隐开关，断开屏幕出现回扫线，闭合正常。

实验31－6　UV分量实验

K7PAL/NTSC制式开关及延迟信号输入断开失去分量，闭合正常。

实验32－7　U分量实验

K8是U分量输入，断开失去U分量，闭合正常。

实验33－8　无彩色实验

K9是矩陈开关，断开无彩色，闭合正常。

实验34－9　色度失控实验

K10是色度控制，断开色度失控，闭合正常。

实验35－10　无光栅实验

K11是亮度控制端，断开无亮度即无光栅，闭合正常。

实验36－11　无彩色实验

K12是APC滤波端，断开无彩色，闭合正常。

实验37－12　对比度实验

R256电位器是对比度电位器，调整图像的对比度。

实验38－13　亮度实验

R255是副亮度电位器，调节图像的亮度。

实验39－14　行同步实验

R451是行频电位器，调节行同步。

实验40－15　场同步实验

R351是帧电位器，调节场同步。

实验41－16　色相位电路实验

R522是色相位电位器，调节色度信号的相位。

三、彩色光耦开关电源电路单元　8号板

实验42－1　无伴音实验

K1伴音16V供电开关，断开无伴音，闭合正常。

实验43－2　正机不工作实验

K2　5V稳压供电12V开关，断开正机不工作，闭合正常。

实验44－3　水平亮线实验

K3遥控开机关机信号开关，断开水平亮线，闭合正常。

实验45－4　图象扭曲实验

507、400V滤波电容，焊开图象扭曲，闭合正常。

四、末级视放电路单元18号

实验46－1　红色信号丢失实验

K1是R信号开关断开红色信号丢失，闭合正常。

实验47－2　绿色信号丢失实验

K2是G信号开关断开绿色信号丢失，闭合正常。

实验48－3　兰色信号丢实验

K3是B信号开关断开度兰色信号丢失，闭合正常。

实验49－4　无绿色字符显示实验

K4是绿色字符开关，断开，无绿色字符显示，闭合正常。

实验50－5、亮平衡、暗平衡、三基色实验

电位器W1到W5是亮平衡、暗平衡、三基色调整电位器。

五、帧输出电路单元

实验51－1　场下线性压缩实验

K1断开场下线性压缩，闭合正常。

实验52－2　水平亮线实验

K2断开水平亮线，闭合正常。

实验53－3　场幅压缩实验

K3断开场幅压缩，闭合正常。

实验54－4　对场幅实验

R302是场幅电位器，对场幅进行调整。

实验55－5　场线性实验

R312是场线性调节电位器。

六、行输出电路单元

实验56－1　无光栅实验

K1是行推动信号，断开无光栅行不工作，闭合工作。

实验57－2　M1至M5是主要测试点。
