数码应用技术实验实训设备

TRYSM-02数码应用技术实验实训设备

一、数码应用技术实验实训设备简介

TRYSM-02数码应用技术实验实训设备是根据职业学校、技工学校、中等专业学校的手机通信专业、电脑、手提电脑维修专业等有关课程教学需要而设计和开发的实验、实训、实操平台，让学生在理论学习、实验、实训和实操等多方位的得到训练和提高。是培养学生集理论学习、实验验证，技能训练于一体的现代化实验、实训、实操成套设备。

二、数码应用技术实验实训设备主要技术参数

1、使用条件：环境温度： -10℃～40℃；

相对湿度：≤90%；

2、工作电源：AC220V±5%  50Hz；

3、电源输出保护：

单相电源：漏电保护开关与保险丝二级保护，确保每个学生的人身安全。

直流电源：短路保护、过流保护、自动保护复位，多重保护减少学生在实验、实训、实操中对设备的损坏。数码应用技术实验实训设备

4、电源输出：

交流电压AC220V±5%  50Hz（四路）

直流稳压： 0-30V连续可调（2A）（二路）

直流开关电源5V/2A（一路）数码应用实验台

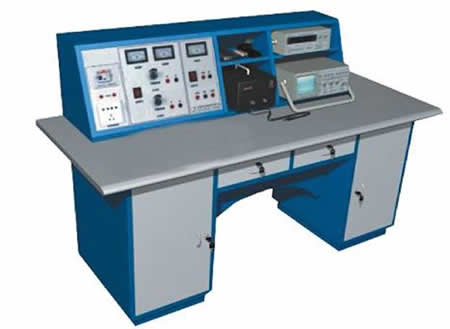

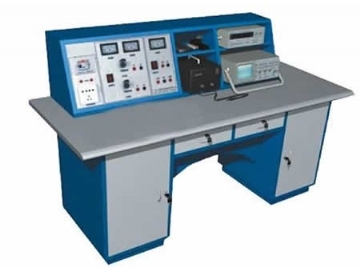

三、数码应用技术实验实训设备结构：

1、学生实验台（桌）：规格：1400×800×770mm ；主体材料采用1.2mm冷扎铁板喷塑，桌面板采用25mm密度板外贴压进口防火板(鸭嘴边)。其截面由PVC封边带利用日本进口机械高温热熔胶封边，粘力强，密封性好，经久耐用，外形美观。桌面装有供学生实验、实操、实训所有用的电源并可放置主机、实验器材和仪器，便于学生实验、实训、实操。桌的左右各有一个柜，柜内可存放实验、实训、实操等元器件和用品，中间一个抽屉，抽屉内存放工具、万用表、导线等。

2、学生凳：采用ABS材料凳面，钢制底座，可旋转升降。

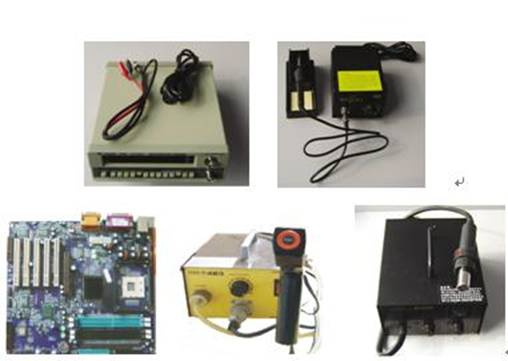

四、基本配置(2座/套)

1．主机头1套

2．焊台1把

3．热风枪1把

4．放大镜台灯1只

5．数字万用表1只

6．超声波清洗机 1台

7．实操线路板 4块

8．实操集成电路4块

9．不锈钢网片 1套

10．学生桌  1台

11．学生凳2张

12．焊接实操耗材一批（焊锡丝、清洁剂、松香、焊锡膏等）

13．配20M示波器 1台

14．电脑诊断卡1块

15．一字螺丝刀  1把

16．十字螺丝刀1把
