通用电工技能实验实训考核实验室成套设备

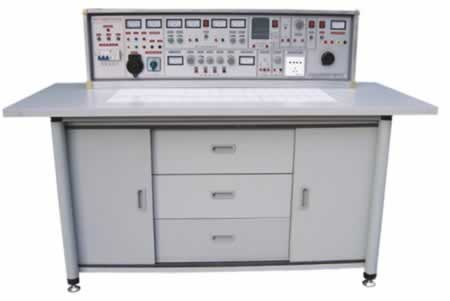

TRY-745D通用电工技能实验实训考核实验室成套设备

功能简介：

TRY-745D通用电工技能实验实训考核实验室成套设备是电工实验、电工实训与考核有机的结合，做到资源共享一室多用，减少实验实训指导教师和教室。实验项目包括电工学、电工原理等课程的实验与实训，利用九孔通用万能实验底板和分立式透明元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。

一、实验台及操作桌结构：

1.实验台外壳尺寸：123×35×20cm

2.三相保险座

3.三相电源输入指标

4.总开关:实验台电源总开关,带漏电、过载保护

5.试验按钮：试验漏电开关漏电功能

6.电源输入指示1只

7.电源输出指示3只(红、绿、黄三色)

8.交流电压表：指示输出线电压

9.电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况

10.接线座5只：A单元三相四线及地线输出

11.电流表W相电流输出指示

12.四插座：A单元三相四线电源输出

13、接线座2只：B单元交流低压电源输出

14.电表(2A)：B单元交流电流指示

15.旋钮：B单元3-24V交流低压选择输出

16.开关：C单元双路直流稳压电源开关

17.旋钮：C单元双路Ⅰ路稳流调节

18.旋钮：C单元双路Ⅱ路稳流调节

19.接线座2只：C单元Ⅰ路直流稳压输出。

20.保险座：C单元双路稳压电源保险

21.电表4只：双路稳压电源电压、电流指示

22.接线座：D单元直流5V稳压输出

23.电表：D单元电流0.5V输出指示

24.开关1：控制各低压交流电、信号源

25.开关2：控制E单元交直流调压电源

26.电表：E单元交流电压输出指示

27.接线座4只：E单元交流、直流输出口

28.旋钮：E单元0～240V电压调节

29.插座：G单元220V输出插座

30.旋钮：音频功率放大器音量调节

31.接线座2只：音频信号输入

32.按钮：单次脉使能开关

33.接线座3只：单次脉冲输出口

34.电表：函数发生器正弦波输出电压指示

35.旋钮：正弦波输出三级衰减幅度粗调

36.旋钮：正弦波输出口

37.接线座：正弦波输出口

38.旋钮：矩形波输出幅度调节

39.接线座：三角波输出口

40.旋钮：函数信号发生器频率细调

41.接线座：矩形波输出口

42.旋钮：函数信号发生器五级频率粗调

43.电表：函数发生器输出频率指示

44.实验桌面尺寸：160×70cm

45.智能型多功能交流电路测量电表：能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T，八位液晶显示。

46.储存板：放置元件盒

47.左储存柜：放置储存板（带门锁）

48.抽屉：放置常用工具

49.右储存柜：放置储存板（带门锁）

50.通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验。

二、实验平台主要技术指标：

1、输入工作电源：三相四线

2、输出电源及信号

A单元：三相四线

B单元：交流3、6、9、12、15、18、24V

C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便。输出最大电流为2A，具有预设式限流保护功能。

电压稳定度：<10-2负载稳定度：<10-2纹波电压：<5mv

D单元：直流稳压5V，电流0.5A

E单元：交直流电压0～240V连续可调，电流2A

F单元：220V电压输出，供外接仪器使用。

3、单次脉冲源：每次可输出一对正负脉冲

4、函数信号发生器（正弦波、三角波、矩形波）

1.频率范围：5HZ-550KHZ分五个频段

2.频率指示：由HZ表直接读出

3.电压输出范围：

正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三级衰减：0db、20db、40db具有连续细调

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调

三角波：5HZ-550KHZ>１V

5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。

6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh，工作时间T，八位液晶显示。

7、漏电保护：漏电动作电流30mA。

8、绝缘电阻：>5MΩ。

三、结构与配备（以二十四座为例）

（一）实验桌：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置通用九孔电路插板(尺寸:45×70cm)。电路原理实验部分根据电路在其上任意拼插元器件实验盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。实训继电控制部分元器件已装在特制元件盒上，实验时插在通用底板上就能连线实训，方便、灵活。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等)桌子下部是元器件储存柜，放置实验元件器件及工具。

（二）、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。

（三）、实验台，共12台，每张学生实验操作桌上配置1台。

（四）、器材配备：

人体复苏模型1个，灭火器1只，手电钻3把，表笔，扳手，剥线钳，镊子，钢丝钳，尖嘴钳等工具13套，电烙铁及烙铁架25套，指针万用表13只，数字万用表1只，电度表13只，兆欧表13只，钳形表13只，转速表1只，绕线机2台，保险盒39只，配电板26块，熔断器78只，拉线开关、圆插座、平灯头各26只，20W日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻一批，变压器组件13套，三相电动机拉具1套，钢锯架13把，单相电动机13台，三相180W鼠笼式电动机26台，100W直流电机1台，交流接触器52只，组合开关13只，3H铁壳按钮13只，热继电器26只，时间继电器13只，变压器13只，单刀开关13只，三相闸刀13只，信号灯13只，变压器绕线桌1张，13套实验所需的电阻，电位器，电感，电容，变压器，条形磁铁，二极管，三极管等元器件，双门立柜2个，学生凳25张。

四、实验与实训项目：

（1）电工部分实验项目：

利用上述32项实验的元器件也可完成下面电路实验

（2）电工部分实训项目：

实验室元件配置清单（每台）

实验部分：

实训部分：

实验与实训考核共用部分元件清单：
