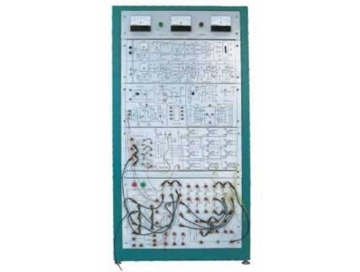

TRY-740G交直流电动机运动控制实验系统

一、交直流电动机运动控制实验系统构成:

1、交直流电动机运动控制实验系统采用立式机柜（晶闸管三相反并联可逆电路模块、H桥可逆电路模块、模拟调节器模块、检测电路模块、控制与逻辑切换模块）。机柜内采用模块化设计，功能分隔清晰，强弱电隔离，维护检修方便。保护功能齐全。

2、配二个1.5KW功率的机组（直流电动机—直流发电机机组、三相交流电动机－或三相交流电动机—涡流测功机组）。

3、机柜设有晶闸管整流电源，输出直流电压0～310伏。输出最大直流电流55A。

4、三相调压器、电抗器、灯箱负载。

5、选配件有带PC-232接口的智能测试模块。

二、交直流电动机运动控制实验系统实验内容:

1、单闭环、双闭环不可逆直流电动机调速系统实验。

2、双闭环逻辑切换无环流可逆直流电动机调速实验。

3、小功率直流电动机PWM可逆调速实验。

4、直流电动机可逆调速系统的计算机控制实验。

5、PWM可逆调速系统的计算机控制实验。

6、三相可控整流电路实验（灯箱负载）。

7、模拟触发器调整实验。
