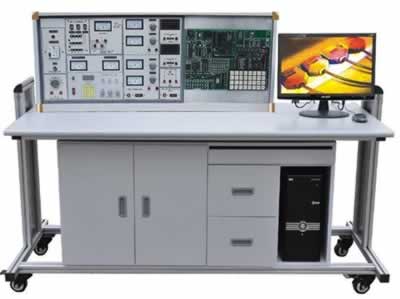

模电数电单片机实验开发系统综合实验台

1．二极管的正、反相特性

2．晶体三极管的输入、输出特性

3．晶体管共射极单管放大器

4．两级阻容耦合放大电路

5．负反馈对放大器性能的影响

6．场效应管放大器

7．差动放大电路

8．运算放大器指标测试

9．集成运算放大器的基本应用(多种模拟运算电路)

10．集成运算放大器非线性应用（多种波形发生器）

11．变压器耦合推挽功率放大器

12．0TL功率放大器

13．集成功率放大器

14．单相桥式整流电路

15．串联型晶体管直流稳压电源(设计性实验)

16．集成直流稳压电源

17．单结晶体管特性

18．单结晶体管触发电路

19．晶闸管简单测试

20．晶闸管可控整流电路

l．电压负反馈偏置电路

2．分压式电流负反馈偏置电路

3．用二极管稳定工作点

4．共基极放大电路

5．共集电极放大电路

6．共源极基本放大电路

7．场效应管共漏极电路

8．场效应管共栅极电路

9．单管阻容放大电路

10．变压器耦合放大电路

11．甲类功率放大电路

12．串联电流负反馈电路

13．串联电压负反馈电路

14．并联电压负反馈电路

15．并联电流负反馈电路

16．共基共射极放大电路

17．自举射极输出电路

18．NPN一PNP直接耦合放大电路

19．用负反馈消除自激振荡

20．晶体管开关作用

21．变压器反馈式振荡电路

22．电容三点式振荡电路

23．电感三点式振荡电路

24．差动放大电路的基本形式

25．长尾式差动放大电路

26．双电源长尾式差动放大电路

27．运放用作交流比例放大

28．反相输入保护措施

29．同相输入保护措施

30．电源极性错接的保护

31．RC高通电路

32．利用三极管来保护器件

33．差动输入运算电路

34．快速积分电路

35．模拟一阶微分方程电路

36．模拟二阶微分方程电路

37．基本对数运算电路

38．实用微分电路

39．反对数放大基本电路

40．简单的过零比较电路

41．利用二级管作为上限检测幅度选择电路

42．下限幅度选择电路

43．RC无源网络的低通滤波电路

44．同相输入一阶低通滤波电路

45．反相输入一阶低通滤波电路

46．简单的二阶RC滤波电路

47．典型二阶RC有源低通滤波电路

48．典型二阶高通有源滤波电路

49．基本带通滤波电路

50．典型带通滤波电路

51．矩型波振荡电路

52．宽度可调的矩形波发生器

53．幅频可调的锯齿波发生器

54．单相半波整流电路

55．单相全波整流电路

56．电容滤波电路

57．电容滤波带电阻负载

58．RC滤波电路

59．基本LC滤波电路

60．二倍压整流电路

61．三倍压整流电路

62．基本稳压电路

63．基本调整管稳压电路6

64．具有放大环节的稳压电路

65．单相半波可控硅整流

66．电子调压电路

67．电子催眠器一一趣味性实验一

68．电子门铃电路一一趣味性实验二

69．电子报警电路一一趣味性实验三

l．TTL集成逻辑门的参数测试

2．CM0S逻辑门的参数测试

3．TTL集成电极开路门与三态输出门的应用

4．与、非、或、与非门电路实验

5．半加器电路实验

6．全加器电路实验

7．RS触发器实验

8．D触发器实验

9．JK触发器实验

10．T触发器实验

11．JK型触发器转换成D触发器

12．D型触发器转换成JK触发器

13．计数器实验

14．MSI移位寄存器及其应用

15．译码器及其变换方式

16．MSI数据选择器及逻辑设计

17．微分型单稳态电路

18．环形多谐振荡器

19．利用门电路构成编码器分配器、选择器

20．组合电路的设计之一一一编码转换

21．组合电路的设计之二一一显示电路

22．同步时序电路的设计

23．计算机时序电路的设计

24．集成定时器测试及应用

25．CM0S集成A/D、D/A转换电路实验

26．二极管非门、或非门电路

27．三极管非门、与非门、或非门电路

28．异步十进制减法计数器

29．异步十进制加法计数器

30．综合能力培训实验一一电子秒表

实验一清零程序

实验二拆字程序

实验三拼字程序

实验四数据区传送子程序

实验五数据排序实验

实验六查找相同数个数

实验七无符号双字节快速乘法子程序

实验八多分支程序

实验九脉冲计数（定时/计数实验）

实验十电脑时钟（定时器、中断器综合实验）

实验十一二进制转换到BCD

实验十二二进制转换到ASCII

实验十三八段数码管显示

实验十四键盘扫描显示实验

实验一P1口亮灯实验

实验二P1口转弯灯实验

实验三P3.3输入，P1口输出

实验四工业顺序控制（中断控制）

实验五8255A.B.C输出方波

实验六8255PA口控制PB口

实验七8255控制交通灯

实验八简单I/O口扩展实验

实验九A/D转换实验

实验十D/A输出方波

实验十一电子音响

实验十二继电器控制

实验十三步进电机实验

实验十四8253方波

实验十五串并转换实验

实验十六外部存储器扩展实验

实验十七MCS-51串行口应用实验㈠——双机通信

实验十八MCS-51串行口应用实验㈡——与PC机通信

实验十九温度闭环控制

实验二十小直流电机调速实验

实验二十一外部中断（急救车与交通灯）

实验一清零程序

实验二拆字程序

实验三拼字程序

实验四数据区移动

实验五数据排序实验

实验六找“零”个数

实验七32位二进制乘法

实验八多分支程序

实验九显示子程序

实验十键盘扫描显示实验

实验十一二进制转换到BCD

实验十二二进制转换到ASCII

实验一8255并行口实验㈠：A.B.C口输出方波

实验二8255并行口实验㈡：PA口控制PB口

实验三8255并行口实验㈢：控制交通灯

实验四简单I/O口扩展

实验五A/D转换实验

实验六D/A转换实验㈠：输出方波

实验七D/A转换实验㈠：输出锯齿波

实验八8259中断控制器实验

实验九定时／计数器：8253方波

实验十继电器控制

实验十一8251串行通信实验㈠：自发自收

实验十二8251串行通信实验㈡：与PC通信

实验十三步进电机控制

实验十四小直流电机调速实验

实验十五温度闭环控制

实验十六音频驱动实验

实验一清零程序

实验二拆字程序

实验三拼字程序

实验四数据区传送子程序

实验五数据排序实验

实验六查找相同数个数

实验七无符号双字节快速乘法子程序

实验八多分支程序

实验九定时器1实验——定时中断

实验十定时器T1和T2同时产生中断

实验十一80C196外部中断实验

实验十二80C196软件方法产生中断

实验十三利用HSI测脉冲宽度

实验十四利用HSI测量单脉冲宽度

实验十五利用HSO产生单脉冲

实验十六利用HSO产生连续脉冲

实验十七软件定时器

实验十八80C196A/D转换实验

实验十九利用80C196的PWM产生各种波形

实验二十二进制转换到BCD

实验二十一二进制转换到ASCII

实验一P1口亮灯实验

实验二P1口转弯灯实验

实验三P2.6输入，P1口输出

实验四工业顺序控制

实验五8255A.B.C输出方波

实验六8255PA口控制PB口

实验七8255控制交通灯

实验八简单I/O口扩展实验

实验九A/D转换实验

实验十D/A输出方波

实验十一继电器控制

实验十二8253方波

实验十三80C196串行口实验

实验十四LED七段数码管显示实验

实验十五键盘显示综合实验

实验十六音频驱动实验

实验十七步进电机实验

实验十八直流电机实验

实验十九外部中断（急救车与交通灯）

元件名称

型号

数量

备注

电阻

4Ω

1

2W

电阻

5.1Ω

2

2W

电阻

8Ω

1

2W

电阻

10Ω

1

2W

电阻

16Ω

1

2W

电阻

20Ω

1

1W

电阻

30Ω

1

1W

电阻

51Ω

2

1W

电阻

75Ω

1

1W

电阻

100Ω

2

1/8W

电阻

120Ω

1

1/8W

电阻

150Ω

1

1/8W

电阻

200Ω

1

1/8W

电阻

240Ω

1

1/8W

电阻

300Ω

2

1/8W

电阻

330Ω

1

1/8W

电阻

470Ω

1

1/8W

电阻

510Ω

2

1/8W

电阻

620Ω

1

1/8W

电阻

650Ω

1

1/8W

电阻

1K

2

1/8W

电阻

1.5K

1

1/8W

电阻

2K

2

1/8W

电阻

2.4K

2

1/8W

电阻

2.7K

1

1/8W

电阻

3K

2

1/8W

电阻

3.3K

1

1/8W

电阻

3.9K

1

1/8W

电阻

4.3K

1

1/8W

电阻

4.7K

2

1/8W

电阻

5.1K

3

1/8W

电阻

6.8K

2

1/8W

电阻

7.5K

1

1/8W

电阻

9.1K

1

1/8W

电阻

10K

5

1/8W

电阻

13K

2

1/8W

电阻

15K

1

1/8W

电阻

20K

2

1/8W

电阻

30K

1

1/8W

电阻

36K

1

/8W

电阻

39K

1

1/8W

电阻

47K

1

1/8W

电阻

51K

1

1/8W

电阻

68K

1

1/8W

电阻

100K

2

1/8W

电阻

150K

1

1/8W

电阻

200K

2

1/8W

电阻

300K

1

1/8W

电阻

470K

1

1/8W

电阻

510K

1

1/8W

电阻

1M

1

1/8W

电位器

470Ω

1

1/2W

电位器

1K

2

1/2W

电位器

4.7K

1

1/2W

电位器

10K

1

1/2W

电位器

47K

1

1/2W

电位器

100K

1

1/2W

电位器

470K

2

1/2W

电位器

1M

1

1/2W

电解电容

0.1UF

1

16V

电解电容

4.7UF

1

16V

电解电容

10UF

3

16V

电解电容

33UF<,TDwidth=108>

1

16V

电解电容

47UF

2

25V

电解电容

100UF

3

35V

电解电容

220UF

1

35V

电解电容

470UF

1

35V

瓷片电容

300P

1

63V

瓷片电容

1000P

2

63V

瓷片电容

4700P

1

63V

瓷片电容

0.01UF

3

63V

瓷片电容

0.1UF

2

63V

瓷片电容

0.47UF

1

63V

瓷片电容

1UF

1

250V

瓷片电容

2UF

1

250V

音频输入变压器

1

音频输出变压器

1

变压器

220/6V.6V.24V

1

8W

电感

8Ω

1

电感

390UH

1

二极管

4007

4

二极管

2AP9

1

发光二极管

2

稳压二极管

2CW54

2

稳压二极管

2CW76

1

光敏二极管

1

晶振

10M

1

场效应管

3DJ6

1

单结管

BT33

1

晶闸管

KP1

1

三极管

3DG6

2

三极管

3DG12

2

三极管

3AX31

1

三极管

3DA1

1

三端稳压

7805

1

指示灯(信号灯)

1

12V

开关

2

喇叭

8Ω/0.2W

1

继电器

6V

1

直流电表

±100UA

1

直流表

1000UA

1

直流电表

10MA

1

电平开关和逻辑电平指示

2

16位

集成座

14脚

4

集成座

16脚

2

集成座

20脚

1

集成座

28脚

1

集成运放

UA741

2

定时器

NE555

1

功率放大器

LA4101

1

数模转换器

DAC0832

1

模数转换器

ADC0809

1

TTL与非门

74LS00

1

TTL集电极开路与非门

74LS03

1

TTL非门

74LS04

1

TTL与门

74LS08

1

TTL三输入与门

74LS11

2

TTL四输入与非门

74LS20

1

TTL或门

74LS32

1

TTL触发器

74LS74

2

TTL异或门

74LS86

1

JK触发器

74LS112

1

缓冲器

74LS125

1

译码器

74LS138

2

数据选择器

74LS153

1

计数器

74LS160

2

计数器

74LS161

1

D触发器

74LS175

1

加减计数器

74LS192

2

移位寄存器

74LS194

1

计数器

74LS196

3

CMOS与非门

CD4011

1

单片机实验系统

1

工具

万用表

MF47

1

数字万用表

DT890B+

1

尖嘴钳

1

电烙铁

2

烙铁架

2

螺丝刀

3

剥线钳

1

连接线

若干

其他

实验台

1台

实验桌

1张

凳子

2张

防腐皮

1块
