通用智能型电工实验室设备

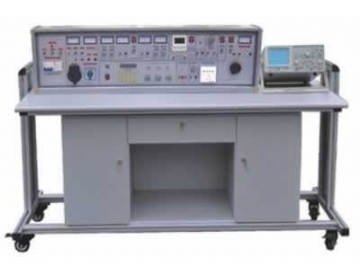

TRY-318A通用智能型电工实验室设备

TRY-318A通用智能型电工实验室设备可满足大、中专院校、职业学枚、技校电工学、电工原理、电子技术等课程的实验教学要求。一套设备由12台实验台、一台电源控制台组成，一台二座。实验台由实验屏、控制柜、实验桌组成。实验屏上做电工实验。实验屏由若干实验单元盒组合而成，单元盒板面电路符号用国家标准，每一单元盒在实验屏上的位置可任意互换，可根据实验需要方便地组合成不同的实验线路，实验方便、快捷，能使学生在短时间内较快，较好地完成实验。实验桌面上配有通用九孔电路板，装有元件的透明元件盒在其上可如意接插实验电路。控制柜提供三相四线制电源、三相、单相可调电源、双路可调直流稳压稳流电源、脉冲信号、正弦波、方波、三角波信号等。为保证在实验中人身及设备的安全，该实验台设有漏电及过载保护装置。

TRY-318A通用智能型电工实验室设备具有整体结构紧凑、外形美观大方、组装方便等特点，是各类高等院较、中等专业学校和职业学校电工、电子实验教学理想换代产品。

一、通用智能型电工实验室设备结构

1、实验桌:系进口三聚氰胺饰面板制成，不变型不褪色。

尺寸:146×68×85cm

(1)通用电路板:固定在实验桌桌面上，在其上作电子实验

(2)抽屉:左右各l个，放置常用工具。

(3)元件储存柜:放置元件

2、电子元件盒:装有电子元件透明盒体(见彩图)，在通用电路扳上拼插实验电路。

3、日光灯:40W，用于日光灯电路及功率因数改善实验。

4、控制柜:尺寸:144×30×26(cm)

主要构成部分:

(1)三相熔断器:

规格:额定电流2A

用途:整个实验台上第一保护装置

(2)电流输入指示灯:

规格:220V氖泡指示灯:

用途:指示三相四线电源和实验台通断。

(3)漏电保护开关:

规格:三相四线制，额定电流3A，漏电动作≦30mA

用途:具有短路，过载、漏电保护，保护人身与仪器的安全

(4)电源输出指示:

规格:红、绿、黄三只220Ｖ氖泡指示灯:

用途:当开关接通时，红、绿、黄指示灯亮。

(5)3只交流电压表:

规格:0～450Ｖ

用途:指示三相0～450Ｖ输出电压

(6)I/O开关:控制三相电源输出

(7)三相电源输出插口:由二组四个接线柱U、V、W、N组成三相四线制电源输出端口。

(8)信号源单元:输出正弦波、方波、三角波三种波形。

(9)脉冲源单元:输出一组正负脉冲。

(10)直流稳压电源:输出二路独立连续可调的直流稳压电源。

(11)+5V固定稳压电源

(12)3～24V低压交流电源:输出3、6、9、12、15、18、24V低压常用电源。

(13)单相电源插座组

规格:每一插座额定电流为2A。

用途:提供国内外几种标准的单相220V电源插座。

(14)可调交流电源:

规格:1.5KVA三相调压器

用途:提供0～380V连续可调的交流电压，同时可得到０～２４０Ｖ单相可调电源。

(l5)交流电压表

规格:0～450V

用途:用以监测可调三相交流电源的输出电压。

(16)交流电源输出插□:

采用接线座:由4只接线座组成可调交流电源的输出端。

(17)音频放大器

5、实验屏

实验屏由实验单元板及铁质喷塑框架组成。

(1)框架:框架经分割成上、下两层，设有滑道，使实验单元盒拆装方便，位移滑快。

(2)实验单元盒

单元盒面板注塑而成，背面安装元器件，并配有塑料护罩，使学生触及不到带电部位。护罩与面板结合用较科学的压卡式结构，维修拆装方便。面板经丝印，构成不同的元器件线路符号，元器件的接线端均由面板上的接线柱引出。

二、通用智能型电工实验室设备主要技术指标

l、输入工作电源:三相五线

2、输出电源及信号:

(l)A单元:三相四线，具有固定三相380V电源和0～380V三相可调输出口。

(2)B单元:交流3、6、9、12、15、18、24V

(3)C单元:双路稳流稳压电源，二路输出电压都为0～30V，由多圈电位器连续调节，具有预设式限流保护功能。

最大输出电流均为2A电压稳定度:<10－2

负载稳定度：<10－2纹波电压:<5mv

(4)D单元:直流稳压5V，电流0.5A

(5)F单元:220V电压输出，供外接仪器使用。

3、单次脉冲源:每次可输出一对正负脉冲。

4、函数信号发生器（正弦波、三角波、矩形波）

（1）频率范围:5Hz-550KHz分五个频段

（2）频率指出:由Hz表直接读出

（3）电压输出范围:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V

三级衰减:0db、20db、40db、具有连续细调

矩形波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度连续可调。

三角波:5Hz-550KHz>lV

5、音频功率放大器:输入音频电压不低于l0mV，输出功率不小干lW，音量可调，内有喇叭，用于放大电路扩音。也可作信号寻迹仪器使用。

6、绝线电阻:>5MΩ

7、漏电保护:漏电动作电流≤30mA

三、通用智能型电工实验室设备配备（以二十四座为例）

１、实验桌:配有12台实验桌（一台二座），规格:148×68×85cm，桌面中央装通用电路板，尺寸为90×35cm，在其上插接实验电路，桌下部为元件储存柜。

2、24张凳

3、控制柜:共12台，每一张实验桌配置1台

4、实验屏:共12台，每一台桌配置l台

5、单元板:每台32块，24座配置384块

6、12套电子实验用的直流电表、电阻器、电容器、变压器、二极管、三极管、集成、可控硅、传感器等。元器件已装在单元盒上。

7、总电源控制台l台，分别控制12学生实验台的电源。

8、实验器材:12只MF-500型万用表、12台三相异步电动机（0.l8KW），24把烙铁及烙铁架，12套尖嘴钳、剥线钳、螺丝刀，12只电流插头，自锁紧实验连接线480根。

9、用户自备教学器材:

(1)示波器(型号不限)；(2)晶体管毫伏表;(3)滑线变阻器;(4)功率表

四、通用智能型电工实验室设备实验项目

利用上述32项实验的元器件也可完成下面电路实验
