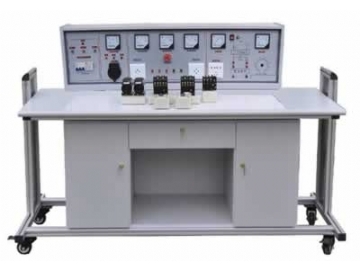

TRY-28A通用电力拖动实验室设备

一、通用电力拖动实验室设备简介：

TRY-28A通用电力拖动实验室设备其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该实验台是实验室更新换代及新增设备最佳选择。

二、通用电力拖动实验室设备结构与配备：

1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。

2、配有1台示教控制台，通用插板演示屏立在电源控制柜上。

3、配有13台电源控制柜，每张实验桌与示教控制台各配一台。

4、其他实验器材配备见清单（以二十四座为例）

序号	名称	型号（或规格）	单位	数量	备注
1	保险管	2安培	只	6×13
2	交流接触器	CJ10-l0A380V	个	6×13	已装元件盒上
3	指示灯	XD-5	〃	3×13	已装元件盒上
4	整流二极管	IN5408	只	5×13	已装元件盒上
5	电阻	RX-510Ω/30W	〃	3×13	已装元件盒上
6	钮子开关	KN1×2	〃	3×13	已装元件盒上
7	行程开关	LXl9-001	〃	4×13	已装元件盒上
8	按钮-红	LAl9-ll	〃	2×13	已装元件盒上
9	按钮-绿	LAl9-11	〃	4×13	已装元件盒上
l0	倒顺开关	KO-3380V/10A	〃	１×13	已装元件盒上
11	三相闸刀	380Vl5A	〃	１×13	已装元件盒上
12	三相双投闸刀	380Vl5A	〃	1×13	已装元件盒上
13	热继电器	JRO-20/3	〃	2×13	已装元件盒上
14	时间继电器	JS₇-1A380V	〃	2×13	已装元件盒上
I5	变压器	BK-25W380V/6.3V36V	〃	１×13	已装元件盒上
16	导线	铜蕊线1.13MM	米	若干	已装元件盒上
l7	尖咀钳		把	１×13
18	螺丝刀		把	3×13
19	万用表	MF-47型	只	1×13	大号、小号平头、十字
20	电动机	Y/Δ380V	台	2×13

三、通用电力拖动实验室设备实验内容

1．闸刀开关正转控制线路	2．接触器点动正转控制线路
3．具有自锁的正转控制线路	4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路	6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路	8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路	10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路	12．手动Y/△降压起动
13．接触器控制Y/△降压起动	14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路	16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路	18．C620车床电气控制线路
19．手动降压起动	20．单相运行反接制动控制线路
21．电动葫芦电气控制线路	22．C6163车床电气控制线路
23．控制电路联锁控制线路	24．主电路联锁控制线路

利用上述24项实验元器件，还可完成几十项实验，在此不一一举例。
