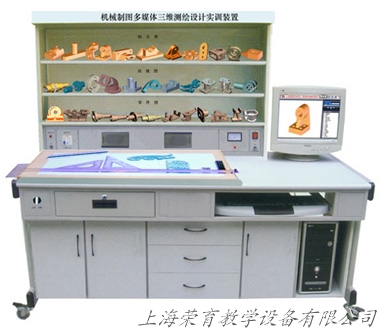

机械制图多媒体三维测绘设计实训装置

机械制图多媒体三维测绘设计实训装置

一、机械制图多媒体三维测绘设计实训装置简介：

机械制图多媒体三维测绘设计实训装置适用于《技术制图》、《机械制图》、《工程制图》等课程。《机械制图》是高职高机械制图多媒体三维测绘设计实训装置专机械类专业学生必修的一门专业培训技术基础课。本机械制图实训装置是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。　同时，借助于计算机图形学技术和多媒体技术，采用华科机械制图多媒体软件用电脑演示三维动态模型，加强直观性教学，做到教学内容直观形象，,提高学习兴趣、降低学习难度。实训装置还采用绘图板来画图，制图板的上下升降采用电动控制；实训装置采用36件模型供学生使用。

二、机械制图多媒体三维测绘设计实训装置特点

1、实验台采用P4电脑一台

2、利用华科多媒体软件界面，用三维动画生动演示模型、使学生实现理论与实际的紧密结合。

3、利用三维动画文件，指导学生独立分析模型形状，培养看图识图分析能力。

4、利用实物模型让学生深入了解模型结构，增加学生设计与分析课程内容，培养学生的创新意识。

三、机械制图多媒体三维测绘设计实训装置实训项目

1、培养绘制工程图样的能力。

2、培养阅读工程图样的能力。

3、培养徒手绘画草图的能力。

4、培养对三维空间逻辑思维和形象思维能力。

四、主要技术参数

1、工作电源：单相220V交流电源。

2、结构：实验台为铁质钣金喷塑结构，坚固耐用。

3、工作环境：温度-100-+400C。

4、整机功耗：＜1KW

5、实验台外形尺寸：1600×750×1750mm
