综采工作面仿真配套设备实操装置

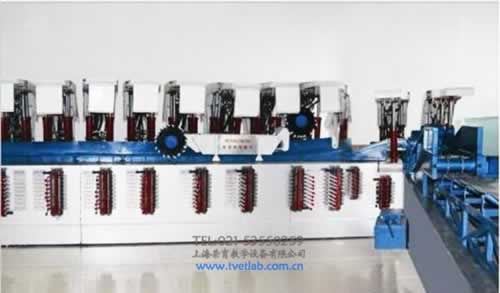

TRYMAT-04综采工作面仿真配套设备实操装置

产品简介

TRYMAT-04综采工作面仿真配套设备实操装置是井下综合机械化采煤工作面的生动再现，在地面就可以达到现场教学效果，是各类煤炭院校和培训中心必不可少的机电一体实验设备。

仿真支架有多种类型，支撑式、掩护式、支撑掩护式、放顶煤等多种架型：采煤机有多种规格，可根据用户的实际需要而定。各设备表面处理均彩喷涂金属烤漆，

一、综采工作面仿真配套设备实操装置系统配置：

双滚筒采煤机1台，金属制作，电动演示；液压支架（可操作）4台，金属制作，液压驱动；液压支架（不可操作）8台，金属制作；破碎机1台，金属制作；刮板运输机1台，金属制作；桥式转载机1台，金属制作；皮带运输机1台，金属制作；泵站1台，金属制作；移动变电站（静态）1台，有机板制作，静态；控制开关（静态）1台，有机板制作，静态。

设备各项技术参数:

1.双滚筒采煤机：

规格（米）：按实物的1：3制作1.8×0.46×0.65

模型按实际仿真制作，电动演示各系统的工程原理，仿真模拟实际操作。

采煤机箱体主体采用金属制作。

2.刮板运输机

规格（米）：按实物的1：3制作7.0×0.30×0.32

模型全部采用金属材料仿真制作组成：传动装置、电机、刮轮组、链板链、挡煤板、标准溜槽、机头、机尾、调节装置、铲煤板、推移装置、减速机、电动演示。

功能：仿真演示

3.转载机综采工作面仿真配套设备实操装置

规格（米）：按实物的1：3制作4.5×0.40×0.55

模型全部采用金属材料仿真制作组成：机头部、机尾部、机身、中部标准溜槽、挡板、刮板、刮板链、链轮组件、行走部、液压拖移、减速机、破碎机。

功能：仿真演示

4.破碎机（锤式）

规格：0.80×0.40×0.58

金属制作，实现破碎机的所有功能。

5.液压支架：仿真演示

规格（米）：按实物的1：3制作1.4×0.74×0.33

支架类型有：掩护式、支撑掩护式、高位放顶煤、低位放顶煤、插板式放顶煤、支撑式、六种架型，可根据需要选择。

全部采用金属材料制作，液压驱动。

功能：实现降柱、升柱、推溜、侧护板伸缩、前探梁伸缩，模拟全部动作。

6.可伸缩胶带输送机：

规格（米）：按实物的1：3制作5.0×0.40×0.36

模型全部采用金属材料组成：机头部、储带装置、拉紧装置、收发带系统、胶带、机尾部、综合保护系统、减速机、液力耦合器（模型）。

功能：仿真演示，并实现皮带机堆煤、防跑、温升、烟雾等保护.

7.柱塞泵：仿真金属制作

规格（米）：按实物的1：3制作0.60×0.70×0.43

二、综采工作面仿真配套设备实操装置功能：

顺序控制，能够仿真模拟采煤机行走、滚筒割煤、前后摇臂升降、移架、升架、降架、推溜，实现皮带机、刮板机、转载机的仿真运行及综合保护,可自行复位，连续运行。

规格：11000mm×7000mm×1600mm（也可按用户要求制作）
