TRYAC-01A 交流电弧焊技能实训装置

TRYAC-01A 交流电弧焊技能实训装置

一、交流电弧焊技能实训装置简介

交流电弧焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成电弧焊的认识和基本操作、电弧焊工艺、平板对接、管板对接、管子对 接、T形接头焊接等技能实训。交流电弧焊技能实训装置适合职业院校、技工学校焊接技术及自动化专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定。

二、交流电弧焊技能实训装置技术性能

1.输入电源：三相四线～380V±10%  50Hz

2.空载电压：65V

3.额定负载持续：35%

4.额定输出电流：250A

5.适合焊条直径：Φ2～Φ5

6.装置容量：18.5kVA

7.绝缘等级：F

8.外形尺寸：90cm×60cm×90cm

三、交流电弧焊技能实训装置配置

实训装置主要由实训设备、常用工具组成。

1.实训设备

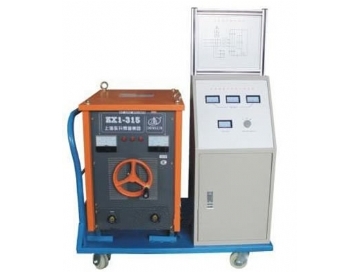

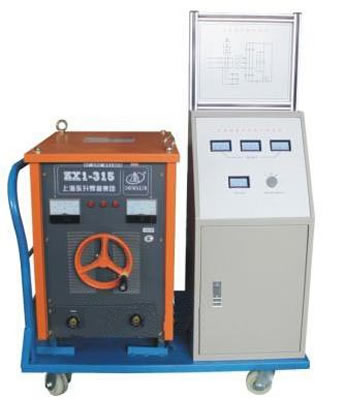

(1)电弧焊电源：采用动铁式弧焊变压器，输出电流50A～250A可调。

(2)焊钳一把：规格为300A，即能控制焊条的夹持角度，又可把焊接电流传输给焊条。

(3)交流电压表、交流电流表各一只：测量范围分别为AC0～100V、AC0～300A,用于显示输出端空载电压、焊接电压及焊接电流，便于学生了解交流电弧焊机的下降特性。

(4)结构原理图：配有动铁式弧焊变压器结构原理图及相关文字说明，加深学生对电弧焊机原理的理解。

(5)工具柜：装置带有1个工具柜，可放置相关实训工具及资料等。

四、交流电弧焊技能实训装置实训项目

任务一：焊条电弧焊的认识

任务二：焊条电弧焊工艺及基本操作

任务三：平板对接（立焊、横焊、仰焊）

任务四：管板焊接

任务五：管子对接
