网络型PLC可编程控制器变频调速电气控制及单片机开发系统综合实验台

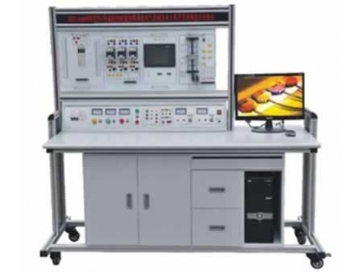

TRYS-04B网络型PLC可编程控制器变频调速电气控制及单片机开发系统综合实验台

一、产品功能简介：

TRYS-04B网络型PLC可编程控制器变频调速电气控制及单片机开发系统综合实验台是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在网络型PLC可编程控制器变频调速电气控制及单片机开发系统综合实验台上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。

二、实验台特点：

1、实验装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

2、双端口接线法：PLC主机与实验模块挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高实验者动手动脑能力，加深了解PLC的结构和功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家单一连线法相比具有绝对的优越性。

3、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。

4、采用三菱FX1N-40mR可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。

5、组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

6、实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。

7、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟7台PLC主机（从站）进行直接通信实验（即进行N：N通信）。

8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。

三、实验台技术性能

1、输入电源：三相四线（～380V±10%50Hz）

2、工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）

3、装置容量：300VA

4、重量：160Kg

5、外形尺寸：160×75×150cm3

四、实验台构成

（一）交流电源控制功能板

1、输入电源：三相四线电源，输入时指示灯亮。

2、电源输出：有漏电型保护器、过载、短路保护装置。

A．三相四线380V输出，由三只电压表指示输出电压

B．～220V通过安全插座输出

C．+24V/2A直流稳压电源输出（数显）

D．+5V/1A直流稳压电源输出（数显）

E．±12V/1A直流稳压电源输出（根据装置需求而定）

（二）控制屏：正面大凹槽内上下设有导轨，实验模块挂件在控制屏上位置可任意互换。

（三）实验桌：钢木结构

（四）TRY-01PLC主机实验组件：

1、三菱FX1N­-40mR-001AC/DC/继电器，内置数字量I/O（24路开关量输入，16路继电器输出）。

2、FX0N-3A模拟量模块（2路模拟量输入，1路模拟量输出）。

3、FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。

（五）TRY-02继电接触器控制实验挂箱（一）

提供交流接触器、热继电器各2只，模拟灯泡1只，控制按钮3只。

（六）TRY-03继电接触器控制实验挂箱（二）

提供交流接触器2只，时间继电器1只，能耗制动变压器、整流二极管、大功率电阻等。

（七）TRY-04触摸屏实验挂箱

配有5.7英寸eview500256色液晶触摸屏，带有RS485通信接口。

（八）TRY-05变频器实验挂箱选用三菱FR-S520

（九）温度闭环控制挂箱

（十）A/D及D/A转换挂箱

（十一）PLC001交通信号灯PLC自动控制实验挂箱

（十二）PLC002搅拌器的PLC自动控制实验挂箱

（十三）PLC003LED数码管显示PLC自动控制实验挂箱（实物）

（十四）PLC004四层电梯的PLC自动控制实验挂箱（实物）

（十五）PLC005加工中心刀具库选择控制实验挂箱（实物）

（十六）PLC006艺术彩灯造型的PLC控制实验挂箱

（十七）PLC007电机的自动控制实验挂箱（实物）

（十八）PLC008步进电机的PLC控制实验挂箱（实物）

（十九）PLC009模拟电视发射塔实验挂箱

（二十）PLC010自动送料装车系统实验挂箱

（二十一）PLC011自动售货机实验挂箱

（二十二）PLC012自动成型系统实验挂箱

（二十三）PLC013水塔自动供水系统实验挂箱

（二十四）PLC014邮件自动分拣系统实验挂箱

（二十五）PLC015自动洗衣机系统实验挂箱

（二十六）PLC016电镀系统实验挂箱

（二十七）三相鼠笼和电动机380VY/△接法2台

（二十八）基础实验挂箱

五、实验内容

（2）单片机实验内容

MCS-51单片机实验

软件实验

外部数据存储器扩展

硬件实验

自搭接硬件电路实验提示

8088/8086系列微机实验

软件实验

硬件实验

自搭接硬件电路实验提示

MCS-96单片机实验

软件实验

硬件实验

自搭接硬件电路实验提示
