TRY-DWE单片机微机CPLD/FPGA网络接口开发综合实验装置

一、单片机微机CPLD/FPGA网络接口开发综合实验装置特点

TRY-DWE单片机微机CPLD/FPGA网络接口开发综合实验装置涵盖了MCS-51单片机、MCS-96单片机、INTEL8088微机、32位微机原理与接口、CPLD/FPGA、单片机网络接口应用等多种技术，提供了优化的软件和硬件集成环境，适合大中专院校电子专业“单片机原理及接口技术”、“微机控制技术”、“微机原理与接口”、“CPLD/FPGA原理及其应用技术”教学实验大纲要求，配有丰富的微机外围接口电路，提供完善的单片机实验例程，是各高等院校开展微处理器教学、课程设计、电子设计竞赛及科研开发的理想教学设备。

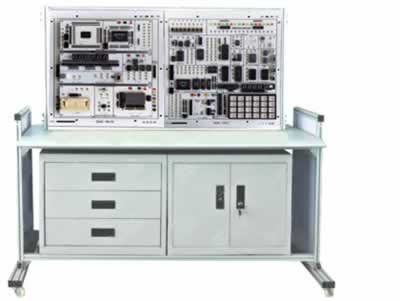

单片机微机CPLD/FPGA网络接口开发综合实验装置

二、单片机微机CPLD/FPGA网络接口开发综合实验装置结构简介

单片机微机网络接口开发综合实验装置系统由实验台和活动挂箱及扩展模块组成。实验台美观大方，尺寸可选；活动挂箱包括CPU挂箱、BUS总线挂箱。CPU挂箱上有CPU卡接口插座，可以分别插上51CPU卡，KeilCPU卡，96CPU卡，88CPU卡构成不同的仿真实验开发系统；每个BUS总线挂箱最多可以插三个接口模块,每个接口模块有2~8个实验。

三、单片机微机CPLD/FPGA网络接口开发综合实验装置硬件资源

1.实验台

实验台是整个系统的依托，采用上下两部分分离式设计。上半部分是实验挂箱区，可安装3个或4个活动挂箱及其接口功能模块，是系统的核心部分；下半部分是支撑部分，包括操作台、显示器托盘、PC机柜、键盘托盘、储物抽屉。实验台尺寸可选。交流供电为单相三线220V±10%，配有漏电保护装置，系统内置高性能直流稳压电源（输出：±12V/1A,＋5V/5A）。

2.活动挂箱

活动挂箱包括CPU挂箱、BUS接口挂箱。

1)CPU挂箱

挂箱主要用于插接不同的CPU模块，目前支持的CPU有：89S52、80C196，8088、Cygnal51、KeilC51。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验。

CPU挂箱上的资源如下：

1，8250串行接口	2，8255并行接口
3，键盘/LED显示接口	4，8237DMA控制器
5，0809A/D转换	6，0832D/A转换
7，8位开关量输入/LED显示	8，单脉冲发生器
9，连续可调模拟量输出	10，8253可编程定时器,
11，8251串行接口,	12，可编程中断控制器8259
13，总线接口

2)BUS接口挂箱

接口挂箱主要用于插接不同的接口模块，进行系统扩展。该挂箱含稳压电源接口，2个CZBUS接口插座，用于和其它挂箱连接。

目前支持的接口类模块主要有电机类，LCD类，I/O扩展类，串行AD/DA类，通讯接口类，静态显示类，EDA，PCI9054接口板，PCI-IOM类等。

用户可以根据需要选择使用这些模块，同时还可按照BUS接口总线的定义自行开发所需的接口模块，使系统可以无限升级，真正成为一个开放式的系统。

四，单片机微机CPLD/FPGA网络接口开发综合实验装置接口模块内容（可选）

1，电机类DWE-RY

(1)直流电机调速

(2)步进电机控制

（3）继电器控制

（4）脉宽输出

（5）射极输出

2，串并类DWE-1645

（1）74LS164芯片组成串转并

（2）74LS165芯片组成并转串

（3）138译码

（4）MAX813L看门狗

3，串行总线类DWE_I2C

（1）TLC549芯片组成串行AD转换

（2）TLC5615芯片组成串行DA转换

（3）24C02I2CRAM

（4）PC8563日历钟

（5）93C46串行EEPROM

（6）LM331V/F压频转换

（7）LM331F/V转换

（8）红外线收发

4，语音录放DWE_8120

（1）ISD1110语音录放

（2）8155扩展接口,

5，通行类DWE_COM

（1）1581芯片USB总线接口

（2）SJA1000芯片和TJA1050芯片组成CAN总线接口

（3）RTL8019AS芯片以太网接口

6，键盘显示类DWE_DISK

（1）4X4矩阵键盘

（2）8个独立键盘

（3）8位静态显示

7，LED点阵类DWE_LEDIC

（1）LED16X16点阵

（2）18B20数字温度测量

（3）485通信接口

（4）IC卡座接口

8，交通灯类DWE_JTD.含数码管倒计时的道路模拟交通灯

9，IO接口类DWE_IO579

(1)8259中断接口电路

（2）8279键盘显示接口电路

（3）简单IO扩展

9，静态显示类DW_4511PV

（1）六位BCD码译码电路

（2）PS2键盘接口

（3）VGA接口

（4）1HZ~24M信号源

10，EDA类DWE_321C6

（1）ISPLSI1032ECPLD可编程电路

（2）EP1C6T144FPAG可编程电路

11,LCD类DWE_LCD

(1)LCD12864点阵型液晶显示

(2)LCD1602字符型液晶显示

12，IC座扩展类DWE_ICZ液晶显示.8P,14P,16P,20P,40P各一只。

13，PCI9054接口板DWE_PCI

(1)提供32位数据总线，16位地址线，PCI译码控制线。

(2)提供32位开关输入，32位LED显示。

14，32位IO、RAM接口板PCI-IOM

（1）32位输入、输出接口电路。

（2）32位存储器电路。

五、单片机微机CPLD/FPGA网络接口开发综合实验装置实验项目

·51/96/88部分实验

(一)软件实验

（1）清零程序；（51/96）	（2）拆字程序；（51/96）
（3）拼字程序；（51/96）	（4）数据区传送子程序；（51/96）
（5）数据排序实验；（51/96）	（6）查找相同数据个数；（51/96）
（7）无符号双字节快速乘法子程序；（51/96）	（8）多分支程序；（51/96）
（9）脉冲计数实验；（51）	（10）电脑时钟实验。（51）

(二)硬件实验

（1）P1口亮灯实验；（51/96）	（2）P1口转弯灯实验；（51/96）
（3）P3.3口输入，P1口输出实验；（51/96）	（4）工业顺序控制实验；（51/96）
（5）8255A、B、C口输出方波实验；（51/96）	（6）8255PA口控制PB口；（51/96/88）
（7）8255控制交通灯；（51/96/88）	（8）简单I/O扩展实验；（51/96/88）
（9）A/D0809转换实验；（51/96/88）	（10）D/A0832转换实验；（51/96/88）
（11）8279键盘显示实验；（51/96/88）	（12）通用打印机实验；☆（51/96）
（13）微型打印机打印字符、曲线、汉字实验；☆（51/96）	（14）数码管倒计时的道路模拟交通灯；☆（51）
（15）I2C储存卡读写实验；☆（51）	（16）语音芯片ISD1420控制实验（录音）；☆（51/88）
（17）语音芯片ISD1420控制实验（放音）；☆（51/88）	（18）继电器控制实验；（51/96/88）
（19）步进电机控制；（51/96/88）	（20）8253方波实验；（51/96/88）
（21）小直流电机调速实验；☆（51/88）	（22）16*16LED点阵显示实验；☆（51/88）
（23）128*64LCD液晶显示实验；☆（51/88）	（24）8250可编程异步通讯接口实验（自发自收）；（51/88）
（25）8251可编程通讯接口实验（与PC机）；（51/88）	（26）单片机RS232/485串行发送实验（双机通讯）；（51）
（27）单片机RS232/485串行接收实验（双机通讯）；（51）	（28）CAN总线通讯接口实验；☆（51）
（29）以太网TCP/IP协议接口实验；☆（51）	（30）USB2.0通讯接口实验。☆（51）
（31）DS18B20单总线温度测量实验☆（51）	（32）红外线遥控收发实验☆（51）
（33）TLC549串行A/D转换实验☆（51）	（34）TLC561510位D/A串行转换实验☆（51）
（35）PCF8563I²C日历时钟实验☆（51）	（36）看门狗实验☆（51）
（37）PWM实验（51）	（38）射极跟随器（51）
（39）AT24C02I2C总线存储器读写实验☆（51）	（40）串行存储芯片93C46读写实验☆（51）
（41）LM331电压/频率转换实验☆（51）	（42）74LS164串入并出实验☆（51）
（43）74LS164串入并出实验☆（51）	（44）74LS138译码器实验☆（51）
（45）8155输入，输出，SRAM实验☆（51/88）

·32位微机接口部分实验

（1）获得PCI设备配置空间	（2）基本IO口扩展实验☆
（3）PCI中断实验	（4）可编程定时器/计数器8253实验
（5）可编程并行接口8255实验	（6）8250通用串行通信实验
（7）A/D转换实验	（8）D/A转换实验
（9）键盘显示实验☆	（10）16*16LED中文字幕实验☆
（11）128*64点阵式LCD实验☆	（12）直流电机驱动实验☆
（13）步进电机驱动实验☆	（14）开关继电器实验
（15）电子音乐实验	（16）重新定义PCI设备的地址空间
（17）8251可编程通讯接口与PC机通讯	（18）8279键盘接口显示实验☆
（19）32位输入输出实验☆	（20）32位存储器实验☆
（21）8/32位DMA实验	（22）8位存储器实验☆

·EDA/CPLD/FPGA实验部分

（1）A/D0809模数转换器实验；	（2）D/A0832数模转换器实验；
（3）步进电机控制实验；☆	（4）16*16LED点阵显示实验；☆
（5）电子时钟实验；	（6）数码管静态显示实验；☆
（7）4*4键盘扩展实验；☆	（8）128*64LCD液晶显示实验；☆
（9）电子音乐演奏实验；	（10）RS232串口发送实验（SEND）；
（11）RS232串口接收实验（RECEIVE）；	（12）TLC549串行AD转换实验☆
（13）TLC5615串行D/A转换实验☆

产品结构简介说明：

单片机系统由实验台和活动挂箱及扩展模块组成。实验台美观大方，尺寸可选；活动挂箱包括CPU挂箱、BUS总线挂箱。CPU挂箱上有CPU卡接口插座，可以分别插上51CPU卡，KeilCPU卡，96CPU卡，88CPU卡,PIC,AVR,MSP430,ARM等构成不同的仿真实验开发系统；每个BUS总线挂箱最多可以插三个接口模块,每个接口模块有2~8个实验。
