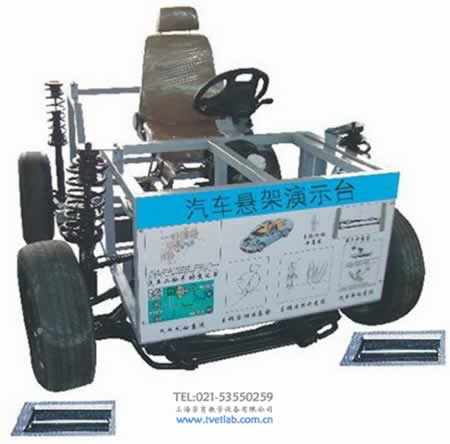

组合式独立悬架系统结构演示教学平台

组合式独立悬架系统结构演示教学平台

（一）组合式独立悬架系统结构演示教学平台产品简介

本产品由四种不同独立悬架系统（左右前悬架：麦弗逊+双横臂；左右后悬架:双纵臂+单纵臂）、轮胎、可移动式台架等组成。适用干中高等职业技术院校、普通教育类学院和培训机构对汽车底盘的悬架系统实训的教学需要。本实训台功能齐全、操作方便、安全可靠。

（二）组合式独立悬架系统结构演示教学平台结构组成

四种不同独立悬架系统、交流调速电动机、凸轮偏心装置、减震器、轮胎、彩色结构原理图板、可移动式台架等。

（三）组合式独立悬架系统结构演示教学平台功能特点

1、不同独立悬架系统结构对比实验；

2、不同独立悬架系统原理与结构认识实训；

3、演示不同独立悬架系统的工作过程。

4、通过电机驱动偏心装置，进而分别驱动装配在四种不同类型独立悬架上的轮胎运动。由电机调节振动频率，通过偏心装置调节振动幅度。可单独调节壹套悬架系统；或者同时调节4种不同独立悬架。

5、拆装实操。

6.底架部分采用钢性结构焊接，表面烤漆工艺，带自锁脚轮，安全可靠。

7.实训配备有使用说明书及相关资料。

8、万向带锁脚轮台架，便于移动教学。

（四）组合式独立悬架系统结构演示教学平台技术参数

1600mm×1000mm×900mm(长×宽×高)

驱动调速电机：380V/3.5KW4只；

驱动车轮电机：380V/1.5KW4只；

滚筒直径：200mm（四套）

电源：380V；

选匹车型：

麦弗逊悬架：迈腾双横臂悬架：Mazda6

双纵臂悬架：凯美瑞单纵臂悬架：帕萨特

轮胎转速：0-100rpm；

轮胎振幅：0-100mm；
