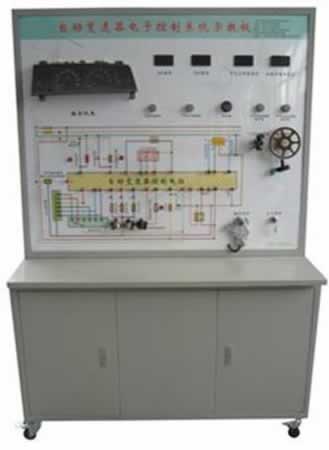

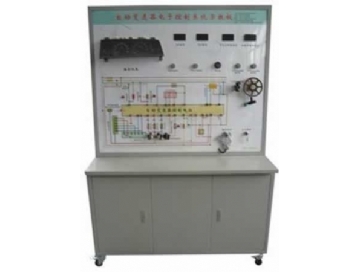

（一）自动变速器电控系统示教板简介

自动变速器电控系统示教板选用丰田自动变速器电控系统材料为基础制作，模拟汽车行驶，演示自动变速器电控系统的工作过程；本示教板功能齐全、操作方便、安全可靠。

（二）自动变速器电控系统示教板结构组成

变速器控制单元、变速器电磁阀总成、车速传感器、仪表、换档开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。自动变速器电控系统示教板

（三）自动变速器电控系统示教板功能特点

1．面板上绘有完整的自动变速器电控系统原理图。设有检测端子，可通过仪器仪表检测传感器，执行器等各种信号参数如电压、电阻、频率等。

2．操纵开关及按钮，可真实演示自动变速器电控系统的工作过程。

3．数显表显示各传感器信号电压值。

4．发光二极管显示电磁阀状态。

5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

6．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。

7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。

8．装有诊断座，可读取故障码与数据流等。

（四）自动变速器电控系统示教板技术参数

外形尺寸：1240mm×550mm×1850mm（长×宽×高）；

电源：220V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；
