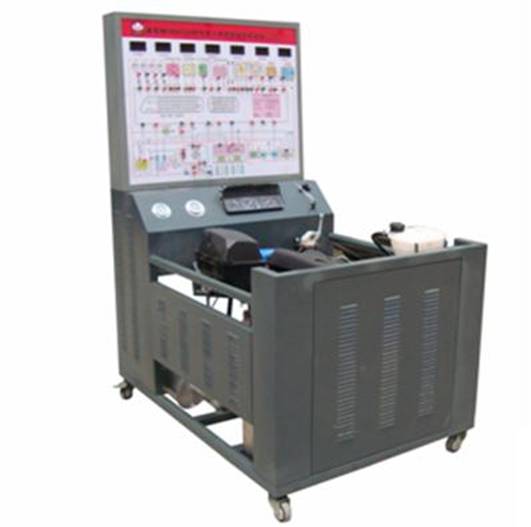

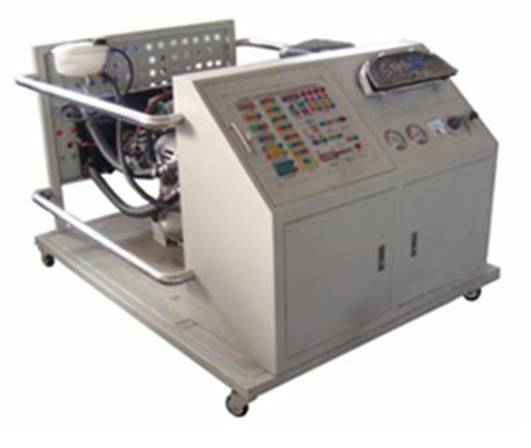

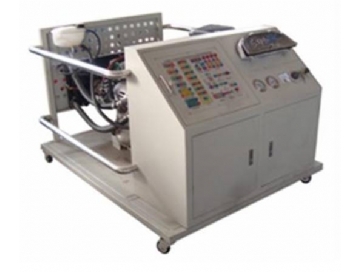

四缸四冲程涡轮增压2.8L共轨柴油发动机实训台

室外温度

-50℃～50℃

交流电源

配套蓄电池的充电机

工作电源

12V/60AH蓄电池

排污配套

实训场所另配套发动机尾气排污装置

气压配套

无

冷却系统

1．冷却系统液位正常

2．建议用户使用发动机专用冷却液

3.冬天使用发动机专用防冻剂

油料配套

1．汽油发动机专用润滑油

2．90#汽油

电解液

配套蓄电池使用

定期检查蓄电池的电解液液位

序号

教学项目

项目描述

一

结构与原理认识

1．结构与原理认知

2．结构与原理了解

3．配合教学资料使用

二

结构与原理讲授

1.结构与原理讲授

2.配合教学资料使用

三

理论与实践同步

1．结构与原理认知

2．结构与原理了解

3．结构与原理讲授

4．理论与实践同步实际操作

5．传感器及工作线路检测

6．执行器及工作线路检测

7．故障码及数据流的检测

8．执行器与传感器波形的检测

9.发动机控制单元ECU的检测

10．配合教学资料使用

11．柴油发动机电控技术

四

演示与观摩实训

1．演示与观摩实训

2．结构与原理了解

3．结构与原理讲授

4．配合教学资料使用

五

拆装与维护实训

1．传感器的拆装

2．执行器的拆装

3．发动机的保养维护

3.1喷油器的更换

3.2空气滤清器的更换

3.3燃油滤清器的更换

3.4机油滤清器的更换

3.5机油的更换

3.6发电机皮带的更换与调整

3.6正时皮带的更换与调整

3.7喷油器测试

4．配合教学资料使用

六

检测与维修实训

1.传感器及工作线路检测与维修

2.执行器及工作线路检测与维修

3.ECU各端子检测与维修

4.执行器与传感器波形的检测

5.发动机电控系统及工作线路检测与维修

6.气缸压力的检测

7.燃油压力的检测

8.柴油发动机烟度的检测

9.喷油正时的检测

10.柴油发动机燃油喷射系统的检测与维修

11.进气控制系统的检测与维修

12.排放控制系统的检测与维修

13.故障码的检测

14.数据流的检测

15.防盗系统的检测与维修

16.ECU的模拟仿真与实际测试

七

故障模拟与考核

1.传感器故障模拟与考核

2.执行器故障模拟与考核

3.电控系统故障模拟与考核

4.ECU线路故障模拟与考核

5.防盗系统故障模拟与考核

5.故障模拟与考核数量：1-36个节点（常规）

6.故障模拟与考核类型：①线路开路（常规）；②信号短路；③信号偏离；

7.故障模拟与考核系统，可根据用户实际使用进行调整。

8.汽车职业技能考核强化实战训练

9.汽车职业技能考核-发动机故障诊断与排除等内容专项考核

八

故障诊断与排除

1.传感器故障诊断与排除

2.执行器故障诊断与排除

3.电控系统故障诊断与排除

4.ECU线路故障诊断与排除

5.燃油喷射系统故障诊断与排除

6.进气控制系统故障诊断与排除

7.防盗控制系统故障诊断与排除

8.排放控制系统故障诊断与排除

9.故障码故障诊断与排除

10.发动机油电路系统综合故障诊断与排除

九

教学项目支撑

1.哈弗电控柴油发动机维修手册

2.《汽车电控发动机实训教程》欧华春主编出版社：重庆大学

3.《汽车传统发动机实训教程》欧华春主编出版社：重庆大学

序号

名称

规格型号

单位

数量

说明

1

原车发动机总成

发动机总成，含各种传感器与执行器等

套

1

原厂全新件

2

原车发动机控制电脑

原车

台

1

新件

3

检测控制面板(UV喷绘板/1.5mm冷板)

装有各种检测端子以及彩色原理图

套

1

全新

4

原车组合仪表

原车

套

1

新件

5

燃油压力表

0-10kg/cm2

个

1

全新

6

真空压力表

0-76in.Hg

个

1

全新

7

原车诊断座

原车

个

1

新件

8

点火开关总成/防盗装置

原车

个

1

全新

9

蓄电池

12V60AH

台

1

全新

10

电源总开关

50A/型号JK861

个

1

全新

11

燃油箱

15L/1.0mm不锈钢外壳

个

1

全新

12

汽油泵(含汽油泵插头)

新件/带燃油量传感器

套

1

全新

13

油门控制装置

新件/电子油门踏板/或者拉线

套

1

全新

14

水箱(含原车保护罩)

原车

套

1

全新

15

冷却电子风扇

12V，80W，原车材料

个

2

全新

16

进、排气管(带保护罩)

原车

套

1

全新

17

故障设置和考核系统

SYCQ-ZN智能化故障设置和考核系统

套

1

全新

18

移动台架(带自锁脚轮)

台式：1500×1200×1200mm

(长×宽×高)

台

1

全新

19

拓展装置

按拓展功能选配

套

全新

实验指导

配套设备使用，包含各单元模块实验指导、入门指导、巡回指导、总结指导等环节教学资料。适用于各种教学模式与体系的教学需要。

教师工作页

配套设备使用

包含：

1．教学资讯

1．1任务下达

1．2任务内容

2．工作计划

3．工作决策

4．工作实施

5．工作检查

5．1检查措施

5．2检查、评价结果的存档

6．工作评价

学生工作页

配套设备使用

包含：

1．学习领域

2．学习情境

3．工作任务

4．工作任务描述

5．工作资讯

6．工作决策

7．工作计划

8．工作实施

9．工作检查

10．工作考核

课程同步资料

配套设备使用，包含原车维修资料、教学课程同步、教学资料学习平台等资料。

设备合格证

配套设备使用

设备保修卡

配套设备使用

设备检测面板

1．钢性结构焊接

2．冷板：1.5mm

3.一次冲压成形

4．表面采用亚光灰喷塑工艺，厚度0.3mm.

5.UV平板高真彩喷绘

设备面板柜

1．钢性结构焊接

2．冷板：1.5mm

3.一次冲压成形

4．表面采用亚光灰喷塑工艺，厚度0.3mm.

设备底座架

1．钢性结构焊接

2．方管：40*40*2.0mm

3.底板冲压成形

4．表面采用亚光灰喷塑工艺，厚度0.3mm.

万向脚轮

1．前二只万向带锁止功能脚轮

2．后二只万向脚轮

3．脚轮与台架用M6*4螺丝固定，方便设备维修与维护。

4．脚轮：100mm×50mm(直径×宽度)

5.脚轮支撑：1.5T

设备外形

台式：1500×1200×1200mm(长×宽×高)

立式：1450×1000×1800mm(长×宽×高)

设备颜色

亚光灰（用户可选择各种颜色）

十．拓展功能

可拓展升级为无线网络版智能考核系统。

配套智能无线考核系统

1.智能化故障设置和考核系统：

1)配有网络型智能化故障设置和考核系统：

考核装置及软件

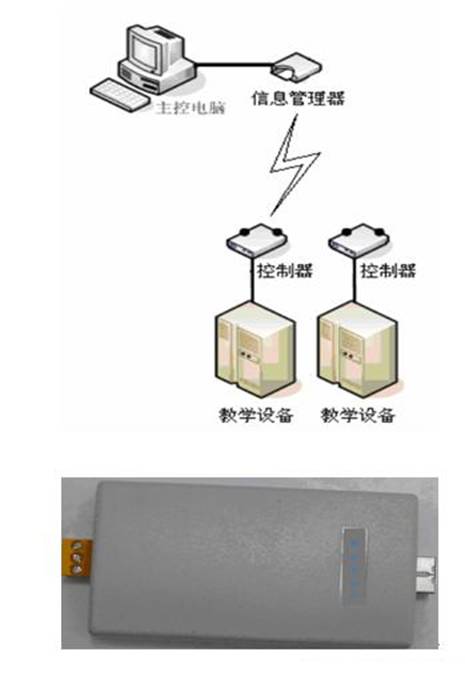

信息管理器

当用教师计算机操作设备故障时，需采用此信息管理器。该信息管理器通过计算机的USB口连接，采用USB2.0传输数据。信息管理器的通信总线可以选择CAN总线485总线或无线。

控制器

控制器由操作单元、故障单元两部分组成。

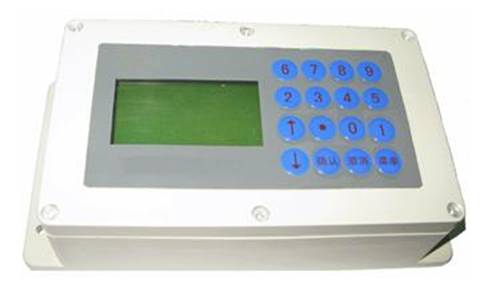

1.操作单元

操作单元电路板（与显示屏一体）、键盘。

操作单元采用多重保护设计；双电源直流12V输入；128X64LCD显示；8路开关量报警输入，最多48路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。

可升级为无线网络版智能考核系统。

主要有以下操作功能：

（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。

(2)教师入口：设置故障、.解除所有故障、设置考核时间、修改登录密码、设置设备号。

教师入口需要登录密码。

（3）分数查询：查询学生的当前得分情况。

（4）学号查询：查询教师通过计算机设置的学号。

（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。

（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。

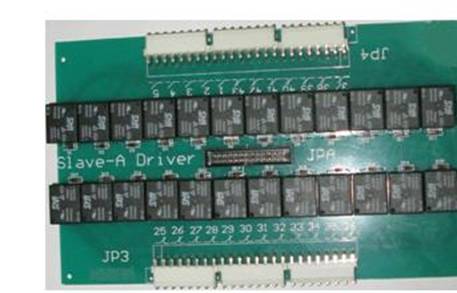

2、故障单元

故障单元有24个故障点（数量可增减），每个操作单元可以连接两个或者一个故障板，继电器的触点参数：10A/24VDC、7A/240VAC。通过排线与操作单元连接。

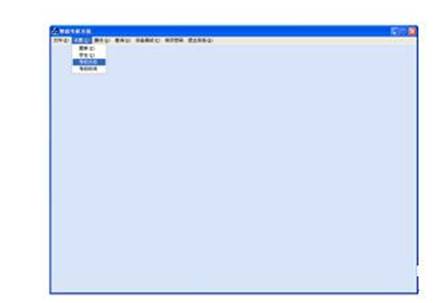

应用软件

该软件安装在教师计算机上，故障与学生信息等存储在数据库中。

软件操作简单、使用方便，主要有以下功能：

(1)设置学生信息

(2)编辑、查询、发布所有设备的所有故障

(3)清除设备的所有故障

(4)设置初、中、高级题库

(5)设置考核时间

(6)提取、查询所有设备的所有故障解除情况。

(7）打印考核结果

(8)测试设备在线与否

(9)登录密码修改

主控单元可以连接的设备数量：

（1）信息管理器

配置为485总线可以连接最多64台设备

配置为CAN总线可以连接最多110台设备

配置为无线方式时可以连接最多255台设备
