（一）桑塔纳3000型全车电器实训台产品简介

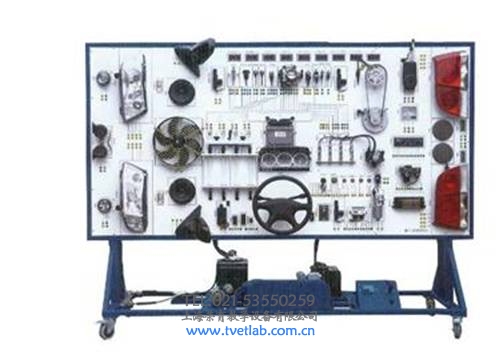

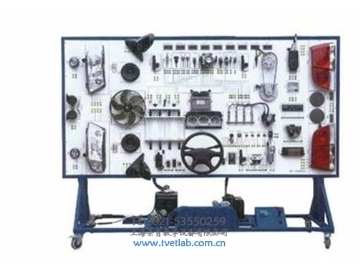

桑塔纳3000型全车电器实训台以全新全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、舒适系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。

（二）桑塔纳3000型全车电器实训台结构组成

舒适系统、灯光系统、防盗仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。

（三）桑塔纳3000型全车电器实训台功能特点

1．可运行全车电器系统，展示全车电器系统的组成结构及原理。

2．操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。

3．面板上绘有彩色喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。

4．面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

5．安装有诊断座，对发动机控制单元等进行ECU编码、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析及防盗匹配等自诊断功能。

6．底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。

7．配备有使用说明书及相关资料。

8．可进行防盗匹配、遥控匹配等操作。

9．故障模拟系统可模拟实际运行工况，设置多种常见36个故障。

（四）桑塔纳3000型全车电器实训台技术参数

外形尺寸：2040mm×700mm×1800mm（长×宽×高）；

动力电源：380V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

蓄电池：60AH/12V

面板工艺：采用1.5mm冷板喷绘面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。

技能考核（智能无线考核系统）

电脑通过USB接口与智能故障设置电路板连接进行通讯，可对各种车型实训台或示教板实现远程或联网的故障智能设置，故障设置板采用ARM单片机开发而成，每个故障设置板可以设置25路信号故障，故障类型包括断路、虚接和短路，改故障板可以根据需要进行叠加，需要密码才可以登陆，功能包括故障发送，查询故障和清除故障；
