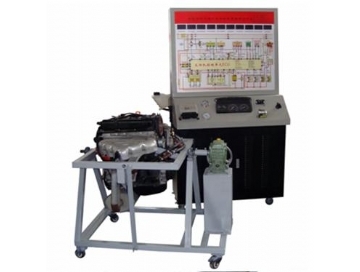

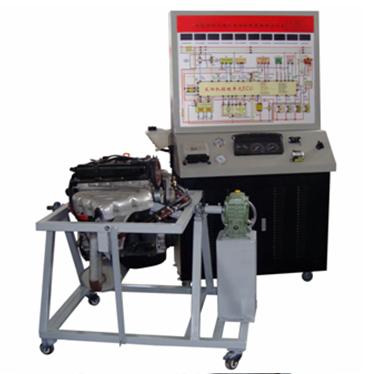

桑塔纳2000GSI电控发动机拆装运行实训台

桑塔纳2000GSI电控发动机拆装运行实训台

（一）桑塔纳2000GSI电控发动机拆装运行实训台简介

桑塔纳2000GSI电控发动机拆装运行实训台以桑塔纳2000GSI时代超人原厂全新电喷汽油发动机为基础，发动机可拆装及运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的拆装与检测实训教学需要。

本实训台实训功能齐全、操作方便、安全可靠、美观大方。

（二）桑塔纳2000GSI电控发动机拆装运行实训台结构组成

分为拆装实训台架与控制台架两大机构。桑塔纳2000GSIAJR发动机总成、原车发动机控制电脑、组合仪表、防盗电脑、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、大容量接油盘、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、减速翻转机构、翻转架、任务驱动教学模式的实训指导书及台架操作说明书。

各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。

（三）桑塔纳2000GSI电控发动机拆装运行实训台功能特点

1．发动机运转正常。

2．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障。具体内容详见故障模拟设置装置说明。

3．电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED灯显示工作状态。

4．指针式油压表指示燃油压力值；指针式真空表指示真空压力值。

5．配备原车OBD诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。

6．防盗及节气门体匹配操作，对比防盗工况与正常工况。

7．实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。

8．实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。

9．可对发动机进行拆卸和装配实训，学员可在拆装台架上进行发动机拆装和修理的实操，拆装中发动机可做轴向任何角度翻转和静止，可与运行台架相连，通过接通发动机拆装架上的电路、油路、气路、水路等，运行发动机。

10．分置拆装、操纵两系统，互不干扰又方便联接，适时检测装配效果，充分满足发动机解体、装复、调试、运转、检验全过程的要求。

11．实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。

12．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。

（四）桑塔纳2000GSI电控发动机拆装运行实训台技术参数

1．外形尺寸：

操作台：1200mmX800mmX950mm（长X宽X高）

控制台：550mmX1000mmX1850mm（长X宽X高）

2．工作电源：12V/60AH蓄电池

3．油箱容积：10L

4．工作温度：-50℃～50℃
